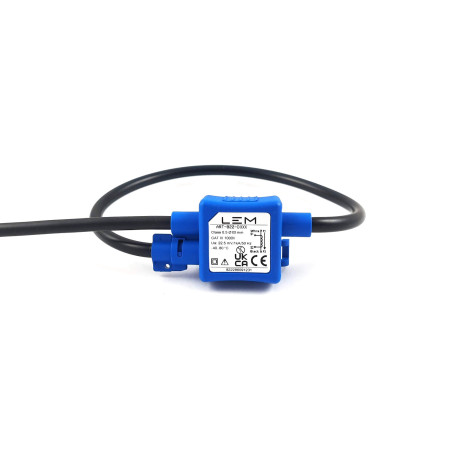

Transducteur de courant ART-B22-D175
Transducteur de courant ART-B22-D175

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant ART-B22-D175

  • ART-B22-D175
  • Précision 0,50%
  • Courant nominal (A) 1000
  • Signal primaire [AC / AC+DC / DC] AC
  • Tension d'alimentation [V] Non requis
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] Sur le bus principal
  • Application Automation
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 80
  • Réponse en fréquence (-3 dB) [kHz] 350
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Bobine de Rogowski

Série ART

Réf. : ART-B22-D70 ; ART-B22-D125 ; ART-B22-D175 ; ART-B22-D300

Bobine de Rogowski flexible et encapsulée pour la mesure électronique du courant alternatif (CA) avec isolation galvanique entre les circuits primaire (alimentation) et secondaire (mesure). La technologie brevetée Perfect Loop réduit considérablement l'erreur due à la position du conducteur mesuré dans le trou et celle causée par la proximité de conducteurs externes.

Caractéristiques

  • Bobine la plus précise du marché, classe 0,5 (IEC 61869-10)
  • Très faible erreur de positionnement
  • Influence minimale des champs externes
  • Faible sensibilité de 22,5 mV/kA permettant l'utilisation d'une bobine très fine pour les applications intérieures
  • Blindage électrostatique intégré pour une meilleure protection contre les interférences en mode commun
  • Indice de protection IP57
  • Diamètre du trou de mesure : ⌀ 70, ⌀ 125, ⌀ 175 et ⌀ 300 mm
  • Longueur du câble : 1,5 m à 6 m

Avantages

  • Solution fine, flexible et légère
  • Très haute précision
  • Aucune saturation en cas de surintensité ou de court-circuit
  • Excellente immunité aux interférences électromagnétiques
  • Installation rapide et facile.

Applications

  • Postes de distribution
  • Surveillance des transformateurs de distribution
  • Unités de mesure de phase (PMU)
  • Bâtiments commerciaux et industriels
  • Comptage et sous-comptage
  • Gestion de la demande (DR)
  • Matériel de distribution du système

Normes

  • CEI 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Domaines d'application

  • Industrie
  • Réseaux intelligents
Série ART
Mesures Courant
Nominal Valeur 1000 A
Plage de mesure A
Signal nominal secondaire Tension
Valeur nominale du signal secondaire Tension instantanée
Signal primaire CA
Tension d'alimentation Auto-alimenté
Précision 0,5 %
Fonctionnement Température -40 °C / 80 °C
Technologie Rogowski
Montage Sur le réseau primaire
Applications Réseau intelligent
