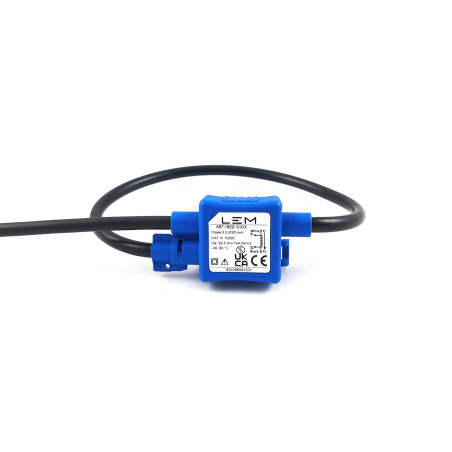

ART-B22-D175 srovės keitiklis
ART-B22-D175 srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

ART-B22-D175 srovės keitiklis

  • ART-B22-D175
  • Tikslumas 0,50%
  • Nominali srovė (A) 1000
  • Pirminis signalas [AC / AC+DC / DC] AC
  • Maitinimo įtampa [V] Nereikalaujama
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] Pagrindiniame autobuse
  • Programėlė Automatizavimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 80
  • Dažnio atsakas (-3dB) [kHz] 350
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Rogovskio ritė

ART serija

Kodas: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Lanksti, hermetiška Rogovskio ritė elektroniniam kintamosios srovės (AC) matavimui su galvanine izoliacija tarp pirminės (maitinimo) ir antrinės (matavimo) grandinių. Patentuota „Perfect Loop“ technologija žymiai sumažina tiek paklaidą, atsirandančią dėl matuojamo laidininko padėties skylėje, tiek paklaidą, atsirandančią dėl išorinių laidininkų artumo.

Savybės

  • Tiksliausia ritė rinkoje, 0,5 klasė (IEC 61869-10)
  • Labai maža padėties nustatymo paklaida
  • Minimali išorinių laukų įtaka
  • Mažas 22,5 mV/kA jautrumas leidžia naudoti labai ploną ritę patalpose
  • Integruotas elektrostatinis ekranavimas, užtikrinantis geresnę apsaugą nuo bendrojo režimo trukdžių
  • IP57 apsaugos klasė
  • Matavimo skylės skersmuo: ⌀ 70, ⌀ 125, ⌀ 175 ir ⌀ 300 mm
  • Laido išvestis: nuo 1,5 m iki 6 m

Privalumai

  • Plonas, lankstus ir lengvas sprendimas
  • Labai didelis tikslumas
  • Nėra persotinimo esant viršsrovėms ir trumpiesiems jungimams
  • Puikus atsparumas elektromagnetiniams trukdžiams
  • Greitas ir paprastas montavimas.

Taikymo sritys

  • Skirstymo pastotės
  • Skirstymo transformatorių stebėjimas
  • Fazorių matavimo blokai (PMU)
  • Komerciniai ir pramoniniai pastatai
  • Apskaita ir subapskaita
  • Reagavimas į paklausą (DR)
  • Sistemos aparatinė įranga Paskirstymas

Standartai

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Taikymo sritys

  • Pramonė
  • Išmanieji tinklai
Serija ART
Matavimai Srovė
Nominali vertė 1000 A
Matavimo diapazonas A
Antrinis nominalus signalas Įtampa
Antrinio nominalo signalo vertė Momentinė V
Pirminis signalas AC
Maitinimo įtampa Savarankiškas maitinimas
Tikslumas 0,5 %
Darbinė temperatūra -40 °C / 80 °C
Technologija Rogowski
Montavimas Ant pagrindinio
Taikymas Išmanusis tinklas
mažiau
