Proudový převodník ITN 12-P
Proudový převodník ITN 12-P

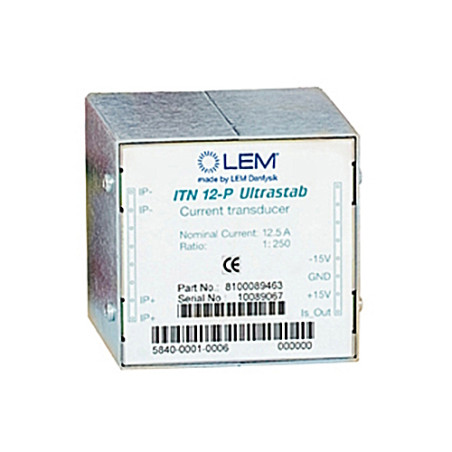

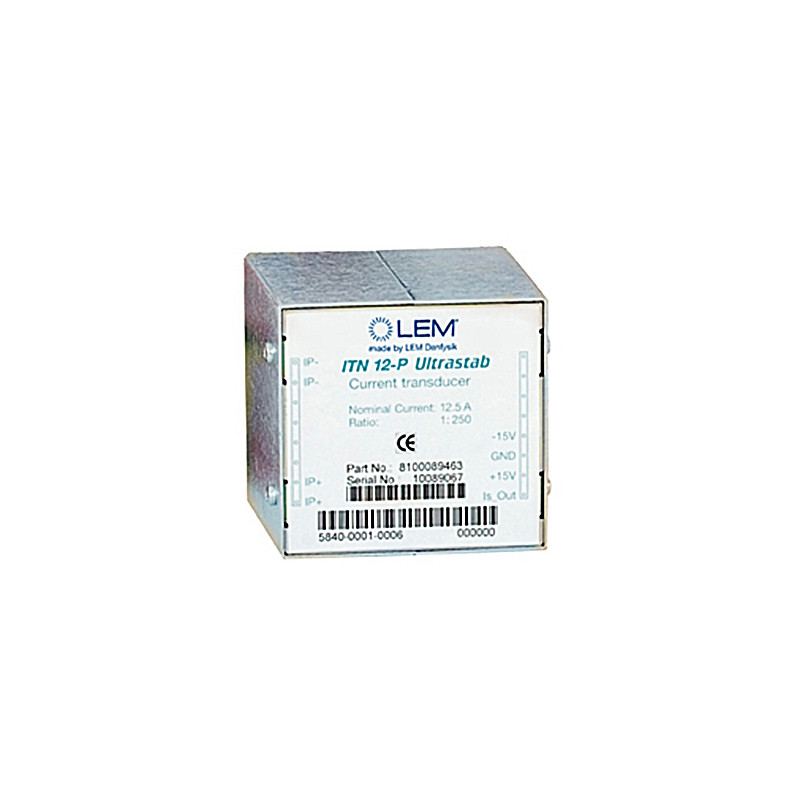

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník ITN 12-P

  • ITN 12-P
  • Přesnost 0.0509
  • Jmenovitý proud (A) 12.5
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] ±15
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Přesný
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] 10
  • Maximální provozní teplota [°C] 45
  • Frekvenční charakteristika (-3dB) [kHz] >500
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Zakrytý

Popis

Určeno pro měření elektronického proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Převodník proudu s uzavřenou smyčkou (kompenzovaný) s extrémně přesným detektorem nulového toku
  • Montovatelný na desku plošných spojů
  • Kovové pouzdro zajišťuje vysokou imunitu vůči vnějšímu rušení
  • Vynikající přesnost
  • Velmi dobrá linearita
  • Nízký teplotní drift
  • Široké frekvenční pásmo
  • Vysoká imunita vůči vnějšímu elektrostatickému a magnetickému rušení
  • Vysoké rozlišení
  • Nízký výstupní šum
  • Nízký zpětnovazební šum do hlavního vedení

Použití

  • Zpětnovazební prvek v přesných zařízeních s regulací proudu (výkonové dodávky...)
  • Kalibrační jednotka
  • Přesné střídače s vysokou stabilitou
  • Měření energie
  • Lékařské přístroje

Technické údaje

Parametr Hodnota
Primární trvalý stejnosměrný proud (jmenovitý) 12,5 A
Jmenovitý efektivní proud 8,8 A
Rozsah měření primárního proudu (špičkový hodnota) 0…±25A
Maximální přetížitelnost 100 ms ±62,5 A
Sekundární trvalý stejnosměrný proud (jmenovitý) 0…±50 mA
Jmenovitý sekundární proud RMS 35 mA
Přenosový poměr 1:250
Napájecí napětí (±5 %) ±15 V
Spotřeba proudu ±15 V ≤ 60 + IS mA
Relativní vlhkost (bez kondenzace) 20…80 %
Provozní teplota +10÷45 °C
Skladovací teplota -20÷85 °C
Hmotnost 350 g
