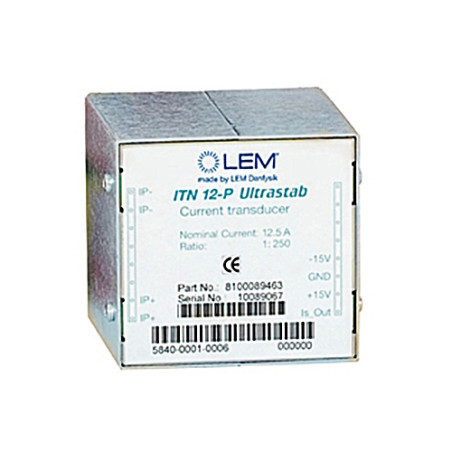

Датчик тока ИТН 12-П
Датчик тока ИТН 12-П

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока ИТН 12-П

  • ITN 12-P
  • Точность 0.0509
  • Номинальный ток (А) 12.5
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] ±15
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Точный
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] 10
  • Максимальная рабочая температура [°C] 45
  • Частотная характеристика (-3 дБ) [кГц] >500
  • Петля обратной связи [открытая / закрытая] // технология Eta закрыто

Описание

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Преобразователь тока с обратной связью (компенсированный) с использованием высокоточного детектора нулевого потока
  • Монтаж на печатную плату
  • Металлический корпус обеспечивает высокую устойчивость к внешним помехам
  • Высокая точность
  • Очень хорошая линейность
  • Низкий температурный дрейф
  • Широкий диапазон частот
  • Высокая устойчивость к внешним электростатическим и магнитным помехам
  • Высокое разрешение
  • Низкий уровень выходного шума
  • Низкий уровень обратной связи с основной цепью line

Применение

  • Элемент обратной связи в прецизионных устройствах с регулировкой тока (источниках питания и т.д.)
  • Калибровочный блок
  • Прецизионные инверторы с высокой стабильностью
  • Измерение энергии
  • Медицинское оборудование

Технические характеристики

Параметр Значение
Первичный непрерывный постоянный ток (номинальный) 12,5 А
Номинальное среднеквадратичное значение ток 8,8 А
Диапазон измерения первичного тока (пиковое значение) 0…±25 А
Максимальная перегрузочная способность 100 мс ±62,5 А
Вторичный постоянный ток (номинальный) 0…±50 мА
Номинальный вторичный ток (среднеквадратичное значение) 35 мА
Коэффициент передачи 1:250
Напряжение питания (±5%) ±15 В
Потребляемый ток ±15 В ≤ 60 + IS мА
Относительная влажность (без конденсации) 20…80%
Рабочая температура +10÷45°C
Температура хранения -20÷85°C
Вес 350 г
