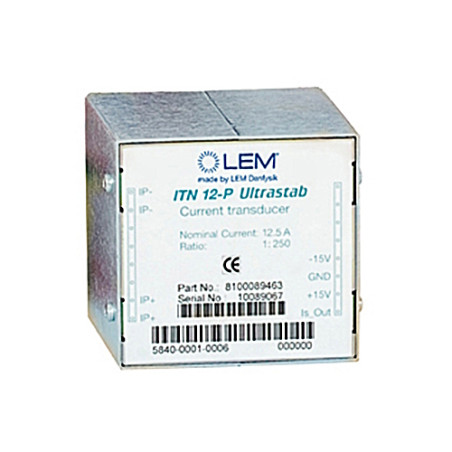

Transductor de corriente ITN 12-P
Transductor de corriente ITN 12-P

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente ITN 12-P

  • ITN 12-P
  • Precisión 0.0509
  • Corriente nominal (A) 12.5
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Preciso
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] 10
  • Temperatura máxima de funcionamiento [°C] 45
  • Respuesta en frecuencia (-3dB) [kHz] >500
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Transductor de corriente de lazo cerrado (compensado) con detector de flujo cero de alta precisión
  • Montable en PCB
  • Carcasa metálica que garantiza una alta inmunidad a interferencias externas
  • Excelente precisión
  • Muy buena linealidad
  • Baja deriva de temperatura
  • Amplia banda de frecuencia
  • Alta inmunidad a interferencias electrostáticas y magnéticas externas
  • Alta resolución
  • Bajo ruido de salida
  • Bajo ruido de retroalimentación a la línea principal

Aplicaciones

  • Elemento de retroalimentación de precisión Dispositivos regulados por corriente (fuentes de alimentación, etc.)
  • Unidad de calibración
  • Inversores de precisión con alta estabilidad
  • Medición de energía
  • Equipos médicos

Datos técnicos

Parámetro Valor
Corriente continua primaria (nominal) 12,5 A
Corriente RMS nominal 8,8 A
Rango de medición de corriente primaria (pico) Valor) 0…±25 A
Capacidad máxima de sobrecarga 100 ms ±62,5 A
Corriente continua secundaria (nominal) 0…±50 mA
Corriente secundaria nominal RMS 35 mA
Relación de transmisión 1:250
Tensión de alimentación (±5 %) ±15 V
Consumo de corriente ±15 V ≤ 60 + IS mA
Humedad relativa (sin condensación) 20…80 %
Temperatura de funcionamiento +10÷45 °C
Temperatura de almacenamiento -20÷85 °C
Peso 350 g
