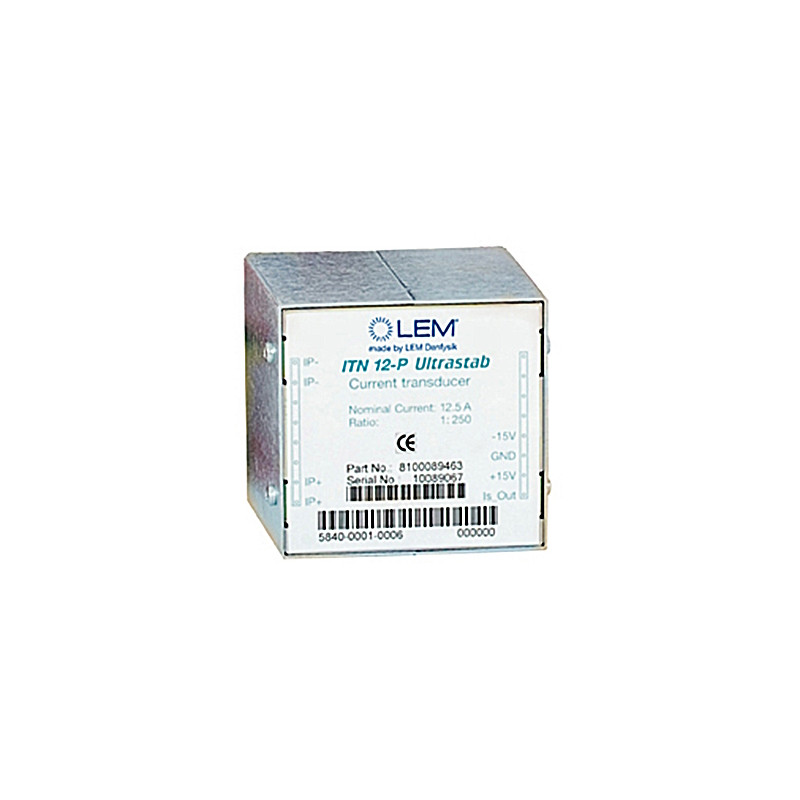

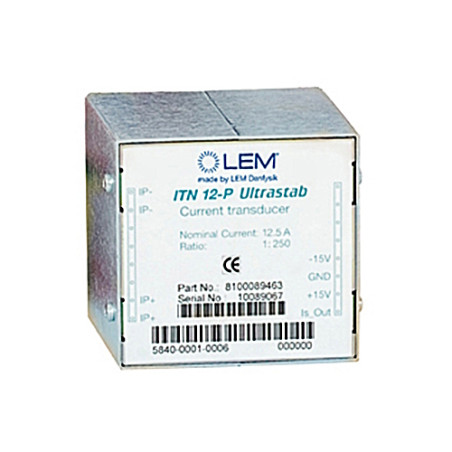

ITN 12-P srovės keitiklis
ITN 12-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

ITN 12-P srovės keitiklis

  • ITN 12-P
  • Tikslumas 0.0509
  • Nominali srovė (A) 12.5
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Tikslus
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] 10
  • Maksimali darbinė temperatūra [°C] 45
  • Dažnio atsakas (-3dB) [kHz] >500
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Uždaros grandinės srovės keitiklis (kompensuojamas), naudojant itin tikslų nulinio srauto detektorių
  • Montuojamas ant PCB
  • Metalinis korpusas užtikrina didelį atsparumą išoriniams trukdžiams
  • Puikus tikslumas
  • Labai geras tiesiškumas
  • Mažas temperatūros poslinkis
  • Plata dažnių juosta
  • Didelis atsparumas išoriniams elektrostatiniams ir magnetiniams trukdžiams
  • Aukšta skiriamoji geba
  • Mažas išėjimo triukšmas
  • Mažas grįžtamojo ryšio triukšmas į pagrindinę liniją

Taikymas

  • Grįžtamojo ryšio elementas tiksliuose srovės reguliavimo įrenginiuose (galios reikmenys...)
  • Kalibravimo įrenginys
  • Tikslūs keitikliai su dideliu stabilumu
  • Energijos matavimas
  • Medicinos įranga

Techniniai duomenys

Parametras Reikšmė
Pirminė nuolatinė srovė (nominali) 12,5 A
Nominali RMS srovė 8,8 A
Pirminės srovės matavimo diapazonas (didžiausia vertė) 0…±25A
Didžiausia perkrovos galia 100ms ±62,5A
Antrinė nuolatinė srovė (vardinė) 0…±50mA
Nominali antrinė srovė (RMS) 35mA
Perdavimo santykis 1:250
Maitinimo įtampa (±5%) ±15V
Srovės suvartojimas ±15V ≤ 60 + IS mA
Santykinė oro drėgmė (nesikondensuojanti) 20…80 %
Darbinė temperatūra +10÷45°C
Laikymo temperatūra -20÷85°C
Svoris 350 g
