Proudový převodník LA 130-P
Proudový převodník LA 130-P

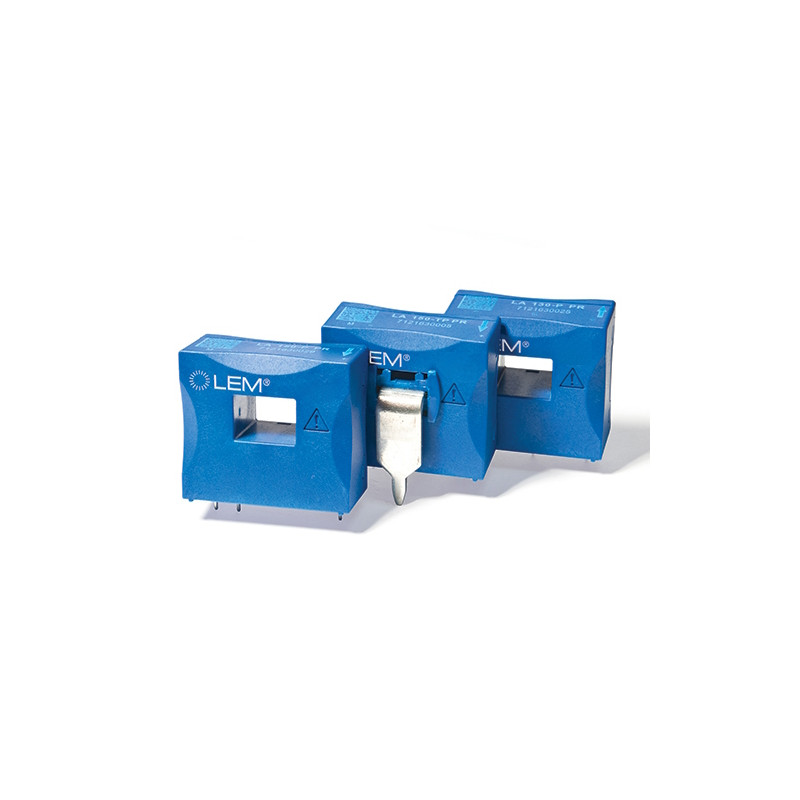

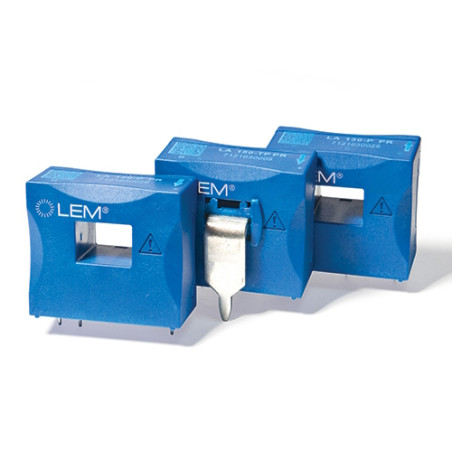

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník LA 130-P

  • LA 130-P
  • Přesnost 0.5
  • Jmenovitý proud (A) 130
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] ±12…15
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Pohony/Napájecí zdroje/Obnovitelné zdroje energie/Svařování
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 85
  • Frekvenční charakteristika (-3dB) [kHz] 150
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Zakrytý

Popis:

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti:

  • Převodník proudu s uzavřenou smyčkou (kompenzovaný) využívající Hallův jev
  • Izolované plastové pouzdro dle UL 94-V0
  • Vynikající přesnost
  • Velmi dobrá linearita
  • Nízký teplotní drift
  • Optimalizovaná doba odezvy
  • Široká šířka pásma
  • Žádné vložené ztráty
  • Vysoká odolnost vůči vnějšímu rušení
  • Přetížitelné proudové pohony

    • Použití:

    • Střídavé pohony s proměnnou rychlostí a servopohony Motory
    • Statické měniče pro pohony stejnosměrných motorů
    • Aplikace napájené z baterií
    • Zdroje nepřerušitelného napájení (UPS)
    • Spínané zdroje napájení (SMPS)
    • Zdroje napájení pro svařovací aplikace

    Technické údaje:

    Parametr Hodnota
    Jmenovitý efektivní primární proud 130A
    Měření primárního proudu Rozsah 0…±200A
    Měření odporu při: TA=85°C
    ±12V ±130Amax 10Ω 43Ω
    ±200Amax 10Ω 18Ω
    ±15V ±130Amax 30Ω 65Ω
    Jmenovitý sekundární proud RMS 130mA
    Přepínací poměr turbospínače 1:1000
    Napájecí napětí (±5 %) ±12…15V
    Spotřeba proudu při UC=±15V 10 + IS mA
    Chyba při IPN, TA=25°C < 0,5%
    Frekvenční odezva (-1dB) DC…150kHz
    Provozní teplota -40÷85°C
    Skladovací teplota -40÷95°C
    Sekundární Odpor vinutí při TA=25 °C 21±1,5 Ω
    Uzemnění <25 g
