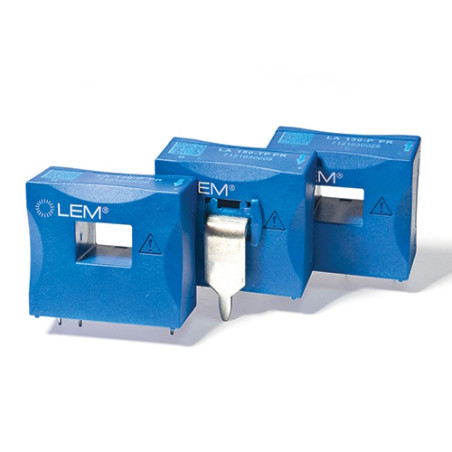

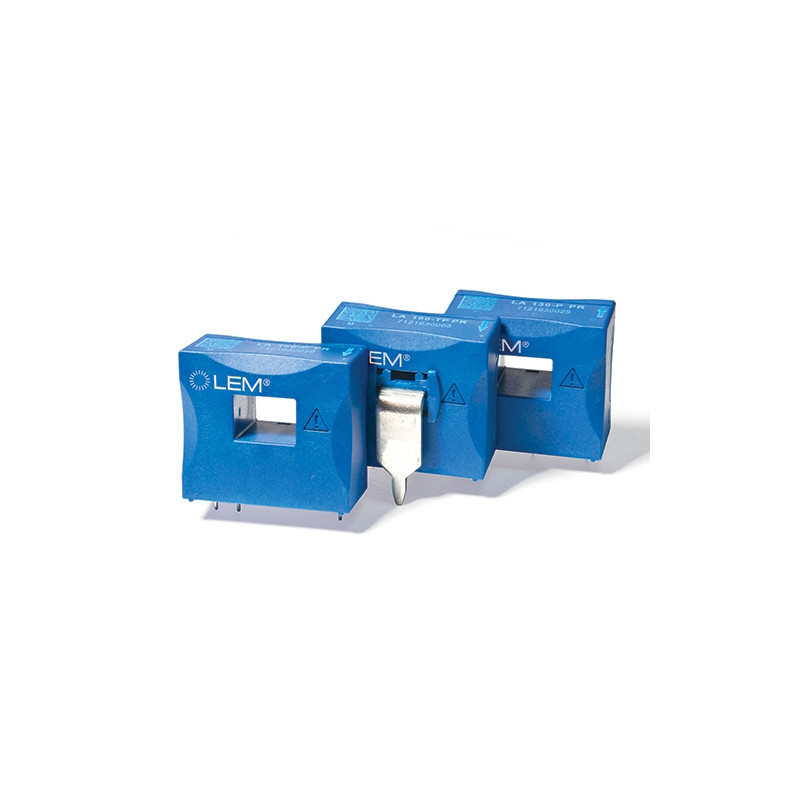

LA 130-P srovės keitiklis
LA 130-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LA 130-P srovės keitiklis

  • LA 130-P
  • Tikslumas 0.5
  • Nominali srovė (A) 130
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±12…15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 150
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

  • Uždaros kilpos (kompensuojamas) srovės keitiklis, naudojantis Holo efektą
  • Izoliuotas plastikinis korpusas pagal UL 94-V0
  • Puikus tikslumas
  • Labai geras tiesiškumas
  • Mažas temperatūros poslinkis
  • Optimizuotas atsako laikas
  • Platus pralaidumas
  • Nėra įterpties nuostolių
  • Didelis atsparumas išoriniams trukdžiams
  • Perkrovos galimybė Srovės pavaros

    • Taikymas:

    • Kintamo greičio kintamosios srovės pavaros ir servo Varikliai
    • Statiniai keitikliai nuolatinės srovės varikliams
    • Baterijomis maitinamos programos
    • Nepertraukiamo maitinimo šaltiniai (UPS)
    • Perjungiamojo režimo maitinimo šaltiniai (SMPS)
    • Maitinimo šaltiniai suvirinimo programoms

    Techniniai duomenys:

    Parametras Vertė
    Nominali RMS pirminė srovė 130A
    Pirminės srovės matavimas Diapazonas 0…±200A
    Varžos matavimas esant: TA = 85°C
    ±12V ±130Amax 10Ω 43Ω
    ±200Amax 10Ω 18Ω
    ±15 V ±130 A maks. 30 Ω 65 Ω
    Nominali antrinė srovė (RMS) 130 mA
    Turbokompresoriaus santykis 1:1000
    Maitinimo įtampa (±5 %) ±12…15 V
    Srovės suvartojimas esant UC = ±15 V 10 + IS mA
    Klaida esant IPN, TA=25°C < 0,5%
    Dažnio atsakas (-1dB) NS…150kHz
    Darbinė temperatūra -40÷85°C
    Laikymo temperatūra -40÷95°C
    Antrinės apvijos varža, kai TA = 25 °C 21 ± 1,5 Ω
    Įžeminimas <25 g
