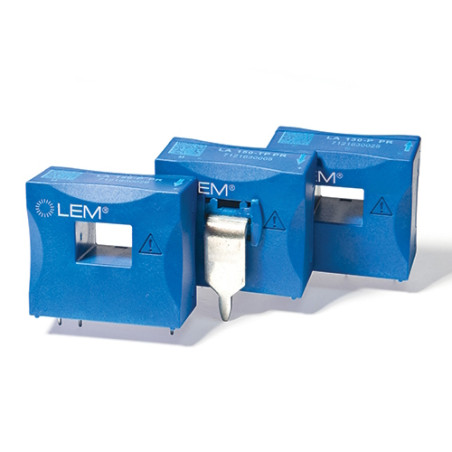

Transductor de corriente LA 130-P

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:

• Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall
• Carcasa de plástico aislada según UL 94-V0
• Excelente precisión
• Muy buena linealidad
• Baja deriva de temperatura
• Tiempo de respuesta optimizado
• Amplio ancho de banda
• Sin pérdidas de inserción
• Alta inmunidad a interferencias externas
• Capacidad de sobrecarga en variadores de corriente

Aplicaciones:

• Variadores de CA y servomotores de velocidad variable Motores
• Convertidores estáticos para variadores de velocidad de motores de CC
• Aplicaciones alimentadas por batería
• Sistemas de alimentación ininterrumpida (SAI)
• Fuentes de alimentación de modo conmutado (SMPS)
• Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

Parámetro				Valor
Corriente primaria nominal RMS				130 A
Rango de medición de corriente primaria				0…±200 A
Medición de resistencia a:				TA=85 °C
	±12 V		±130 A máx.	10 Ω	43 Ω
	±200 A máx.		10 Ω	18 Ω
	±15 V		±130 A máx.	30 Ω	65 Ω
Corriente secundaria nominal RMS				130 mA
Relación de turboconmutación				1:1000
Tensión de alimentación (±5 %)				±12…15 V
Consumo de corriente a UC=±15 V				10 + IS mA
Error en IPN, TA=25 °C				< 0,5 %
Respuesta de frecuencia (-1 dB)				CC…150 kHz
Temperatura de funcionamiento				-40÷85 °C
Temperatura de almacenamiento				-40÷95 °C
Resistencia del devanado secundario a TA=25 °C				21 ± 1,5 Ω
Tierra				<25 g
