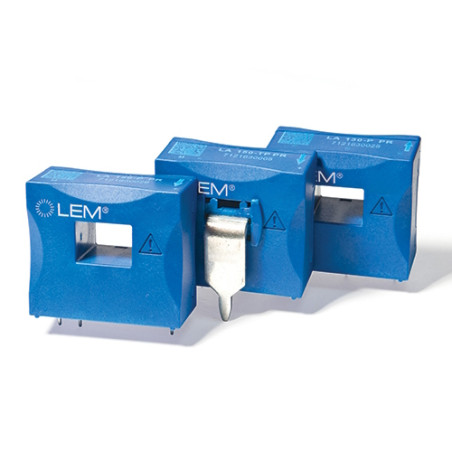

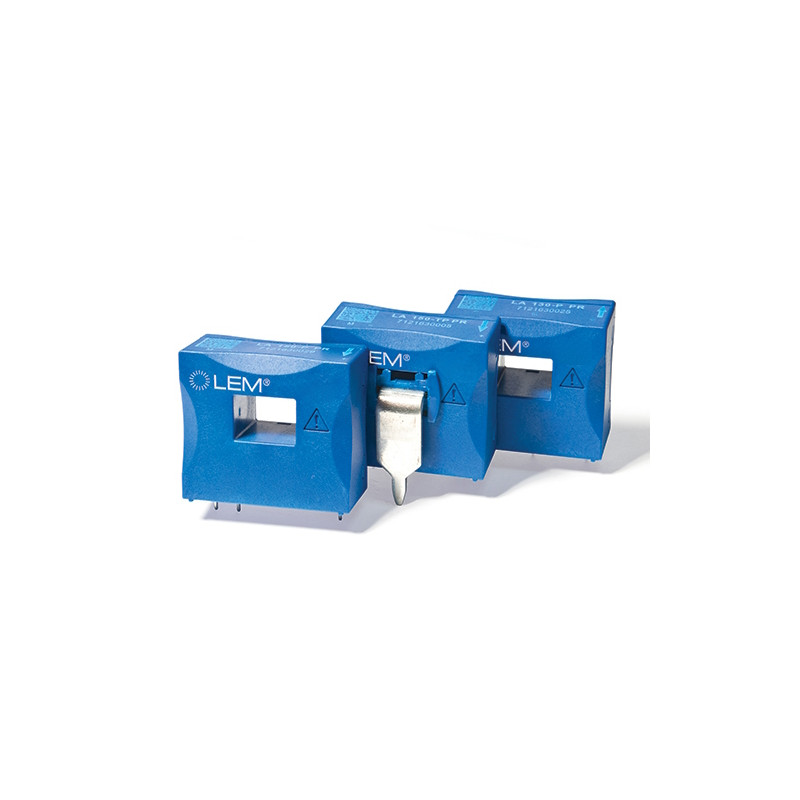

Transducteur de courant LA 130-P
Transducteur de courant LA 130-P

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LA 130-P

  • LA 130-P
  • Précision 0.5
  • Courant nominal (A) 130
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] ±12…15
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 85
  • Réponse en fréquence (-3 dB) [kHz] 150
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Description :

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales :

  • Transducteur de courant à boucle fermée (compensé) utilisant l’effet Hall
  • Boîtier en plastique isolé conforme à la norme UL 94-V0
  • Excellente précision
  • Très bonne linéarité
  • Faible dérive thermique
  • Temps de réponse optimisé
  • Large bande passante
  • Aucune perte d’insertion
  • Haute immunité aux interférences externes
  • Capacité de surcharge pour les variateurs de courant

    • Applications :

    • Variateurs de vitesse CA et servomoteurs Moteurs
    • Convertisseurs statiques pour entraînements de moteurs à courant continu
    • Applications alimentées par batterie
    • Onduleurs (UPS)
    • Alimentations à découpage (SMPS)
    • Alimentations pour applications de soudage

    Caractéristiques techniques :

    Paramètre Valeur
    Courant primaire RMS nominal 130 A
    Primaire Plage de mesure du courant 0…±200 A
    Mesure de la résistance à : TA = 85 °C
    ±12 V ±130 A max 10 Ω 43 Ω
    ±200 A max 10 Ω 18 Ω
    ±15 V ±130 A max 30 Ω 65 Ω
    Courant secondaire nominal efficace 130 mA
    Rapport du turbocompresseur 1:1000
    Tension d'alimentation (±5 %) ±12…15 V
    Consommation de courant à UC=±15V 10 + IS mA
    Erreur à l'IPN, TA=25°C < 0,5%
    Réponse en fréquence (-1dB) CC…150kHz
    Température de fonctionnement -40÷85°C
    Température de stockage -40÷95°C
    Résistance de l'enroulement secondaire à TA=25°C 21±1,5Ω
    Masse <25g
