Hlavní vypínač prováděný explozi -oforem 80 a
Hlavní vypínač prováděný explozi -oforem 80 a

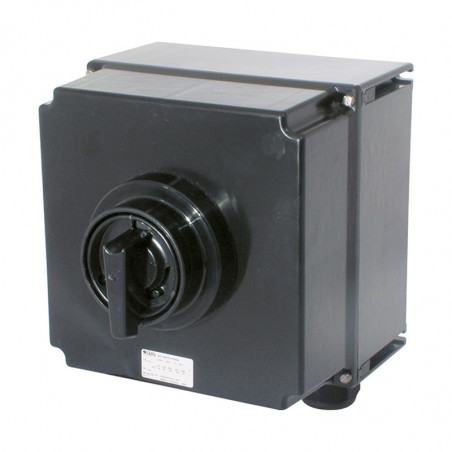

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Hlavní vypínač prováděný explozi -oforem 80 a

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát ES o typové zkoušce
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon AC-3 a izolace
dle EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
Průchodky


Hmotnost

Materiál pouzdra
Barva pouzdra		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
-20 °C až +40 °C1)
max. až 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
do 400 V AC 80 A gL
do 500 V AC 80 A gL
do 690 V AC 63 A gL
Hlavní kontakt: 2 x 16 mm2
Pomocný kontakt: 2 x 4 mm2
IP66
I
M25 (d = 8-17 mm) viz podrobnosti objednávky
M50 (d = 21-35 mm) viz podrobnosti objednávky
možnost: Kovová příruba se závitovou vložkou
3pólová: cca 6,50 kg
4pólová: cca 9,00 kg
Polyester vyztužený skelnými vlákny
Černá

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové vstupy Číslo produktu
Hlavní vypínač v nevýbušném provedení 80 A
Provedení se 2 pomocnými kontakty (1 x NO; 1 x NC)
4pólový 0 - I
bez pomocného kontaktu		 2 x M50, 1 x závitová zástrčka M25 GHG 264 0022 R9015
3pólový I - 0 - II 3 x M50, 1 x závitová zástrčka M25 zástrčka GHG 264 0019 R0003
3pólová I - 0 - II 2 x M50, 1 x M25 zástrčka se závitem GHG 264 0019 R0004

Zakázková verze na vyžádání, k dispozici jsou pomocné kontakty Ex ia.

Rozměry [mm]

Příslušenství

Montážní deska pro 3pólový 40A hlavní vypínač v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu.
Velikost 3 2 x držák výložníku šroubování1) GHG 610 1953 R0110
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu.
Držák štítků s popiskem (popisovatelný) pro montážní desky velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Montážní sada pro 1” trubky (Ø 27-30 mm) pro montážní desky pro montáž na výložník 10 GHG 610 1953 R0020
Příslušenství pro montážní desky
Typ Použití Počet kusů v balení Číslo produktu
Velikost 3 pro montážní desky na sloup o velikosti 3 vertikální 1 GHG 610 1955 R0104
Velikost 3A pro montážní desky na zeď/nosník, velikost 3 vertikální 1 GHG 610 1955 R0105
Velikost 3B pro horizontální montážní desky konzol, velikost 3 1 GHG 610 1955 R0106

1) Dodržujte prosím montážní vzdálenosti.

Výrobky se dodávají v sadách uvedených v tabulkách.
