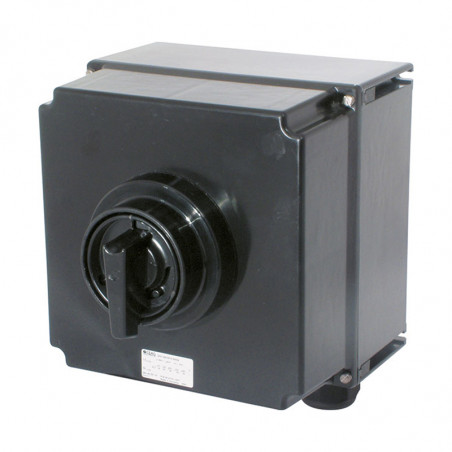

Commutateur principal effectué par Explosion-Soft 80 A
Commutateur principal effectué par Explosion-Soft 80 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Commutateur principal effectué par Explosion-Soft 80 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal AC-3 et isolation
selon la norme EN 60947-3

Fusible de secours


Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes


Poids

Matériau du boîtier
Couleur du boîtier		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
-20°C à +40°C1)
max. jusqu'à 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Jusqu'à 400 V CA 80 A gL
Jusqu'à 500 V CA 80 A gL
Jusqu'à 690 V CA 63 A gL
Contact principal : 2 x 16 mm²
Contact auxiliaire : 2 x 4 mm²
IP66
I
M25 (d = 8-17 mm) voir détails de commande
M50 (d = 21-35 mm) voir détails de commande
Option : Métal Bride avec insert fileté
3 pôles : env. 6,50 kg
4 pôles : env. 9,00 kg
Polyester renforcé de fibres de verre
Noir

1) D'autres plages de températures ambiantes sont disponibles sur demande.

Informations de commande

Version Entrées de câbles Référence produit
Interrupteur principal antidéflagrant 80 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
4 pôles 0 - I
Sans contact auxiliaire		 2 x M50, 1 x M25 à visser GHG 264 0022 R9015
3 pôles I - 0 - II 3 x M50, 1 x M25 à visser fiche GHG 264 0019 R0003
3 pôles I - 0 - II 2 fiches à visser M50, 1 fiche à visser M25 GHG 264 0019 R0004

Version personnalisée sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

Type Application Nombre de pièces par paquet Référence produit : Taille 3 centre;">pour les plaques de montage sur poteau taille 3 verticale
Plaque de montage pour interrupteur principal antidéflagrant tripolaire 40 A
Type Application Méthode de montage N° de produit
Taille 3 2 supports de flèche Visage1) GHG 610 1953 R0110
Accessoires pour plaque de montage
Type Pièces par paquet N° de produit
Porte-étiquette avec étiquette (inscriptible) pour plaques de montage de tailles 1, 2, 2A et 3 10 GHG 610 1953 R0057
Accessoires pour plaques de montage
1 GHG 610 1955 R0104
Taille 3A pour les plaques de montage murales/de ferme taille 3 verticale 1 GHG 610 1955 R0105
Taille 3B pour les plaques de montage horizontales taille 3 1 GHG 610 1955 R0106

1) Veuillez respecter les distances de montage.

Les produits sont livrés par lots, comme indiqué dans les tableaux.
