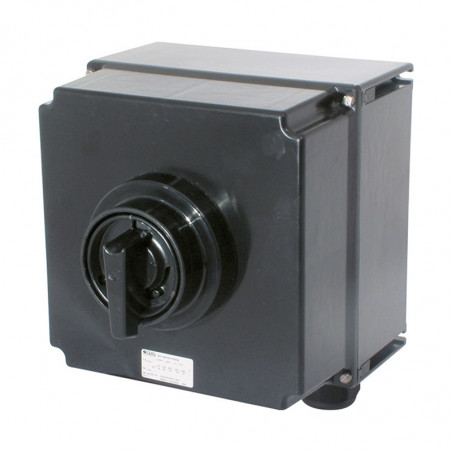

Hauptschalter von explosionsfest 80 a
Hauptschalter von explosionsfest 80 a

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Eaton / CEAG

Hauptschalter von explosionsfest 80 a

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen AC-3 und Isolation
gemäß EN 60947-3

Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Kabelverschraubungen


Gewicht

Gehäusematerial
Gehäusefarbe		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
-20°C bis +40°C1)
max. bis zu 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
bis zu 400 V AC 80 A gL
bis zu 500 V AC 80 A gL
bis zu 690 V AC 63 A gL
Hauptkontakt: 2 x 16 mm²>
Hilfskontakt: 2 x 4 mm²>
IP66
I
M25 (d = 8–17 mm) siehe Bestelldetails
M50 (d = 21–35 mm) siehe Bestelldetails
Option: Metall Flansch mit Gewindeeinsatz
3-polig: ca. 6,50 kg
4-polig: ca. 9,00 kg
Glasfaserverstärktes Polyester
Schwarz

1) Weitere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
Explosionsgeschützter Hauptschalter 80 A
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
4-polig 0 - I
ohne Hilfskontakt		 2 x M50, 1 x M25 Schraubstecker GHG 264 0022 R9015
3-polig I - 0 - II 3 x M50, 1 x M25 Schraubstecker GHG 264 0019 R0003
3-polig I - 0 - II 2 x M50, 1 x M25 Schraubstecker GHG 264 0019 R0004

Kundenspezifische Ausführung auf Anfrage, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]

Zubehör

Montageplatte für 3-poligen 40-A-Explosionsschutzschalter
Typ Anwendung Montagemethode Produktnr.
Größe 3 2 x Auslegerhalterung Verschraubung1) GHG 610 1953 R0110
Zubehör für Montageplatte
Typ Stück pro Packung Produktnr.
Etikettenhalter mit beschreibbarem Etikett für Montageplatten der Größen 1, 2, 2A und 3 10 GHG 610 1953 R0057
für Mastmontageplatten Größe 3 vertikal 1 GHG 610 1955 R0104
Größe 3A für Wand-/Trägermontageplatten Größe 3 vertikal 1 GHG 610 1955 R0105
Größe 3B für horizontale Halterungsmontageplatten Größe 3 1 GHG 610 1955 R0106

1) Bitte beachten Sie die Montageabstände.

Die Produkte werden in den in den Tabellen aufgeführten Sets geliefert.
