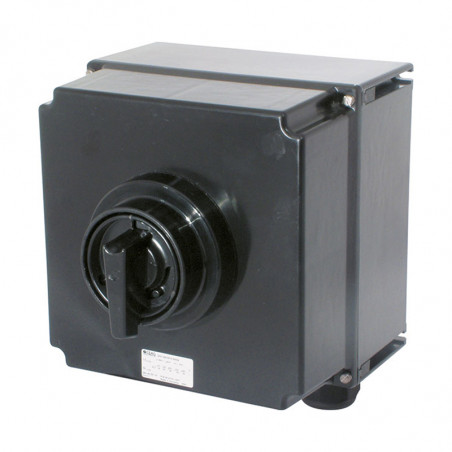

Comutatorul principal efectuat prin explozie 80 a
Comutatorul principal efectuat prin explozie 80 a

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutatorul principal efectuat prin explozie 80 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Temperatură ambientală admisă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare AC-3 și izolație
conform EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Presetupe


Greutate

Material carcasă
Culoarea carcasei		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
-20°C până la +40°C1)
max. până la 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
până la 400 V AC 80 A gL
până la 500 V AC 80 A gL
până la 690 V AC 63 A gL
Contact principal: 2 x 16 mm2
Contact auxiliar: 2 x 4 mm2
IP66
I
M25 (d = 8-17 mm) vezi detalii comandă
M50 (d = 21-35 mm) vezi detalii comandă
opțiune: Metal flanșă cu inserție filetată
3 poli: aprox. 6,50 kg
4 poli: aprox. 9,00 kg
Poliester armat cu fibră de sticlă
Negru

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător principal antiexplozie 80 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
4-poli 0 - I
fără contact auxiliar		 2 x M50, 1 x M25 ștecher cu filet GHG 264 0022 R9015
3-poli I - 0 - II 3 x M50, 1 x M25 cu filet ștecher GHG 264 0019 R0003
3 poli I - 0 - II 2 x M50, 1 x M25 ștecher cu filet GHG 264 0019 R0004

Versiune personalizată la cerere, sunt disponibile contacte auxiliare Ex ia.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător principal antiexplozie cu 3 poli de 40 A
Tip Aplicație Metodă de montare Cod produs
Mărimea 3 2 x suport braț înșurubare1) GHG 610 1953 R0110
Accesorii placă de montare
Tip Bucăți per pachet Cod produs
Suport etichetă cu etichetă (inscriptibilă) pentru plăci de montare de dimensiunile 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de montare pentru țevi de 1” (Ø 27-30 mm) pentru plăci de montare pentru montarea pe braț 10 GHG 610 1953 R0020
Accesorii pentru plăci de montare
Tip Aplicație Bucăți per pachet Cod produs
Mărime 3 pentru plăci de montare pe stâlp dimensiune 3 verticale 1 GHG 610 1955 R0104
Mărimea 3A pentru plăci de montare pe perete/structură de structură dimensiunea 3 verticală 1 GHG 610 1955 R0105
Mărimea 3B pentru plăci de montare orizontale cu suport dimensiunea 3 1 GHG 610 1955 R0106

1) Vă rugăm să respectați distanțele de montare.

Produsele sunt livrate în seturi listate în tabele.
