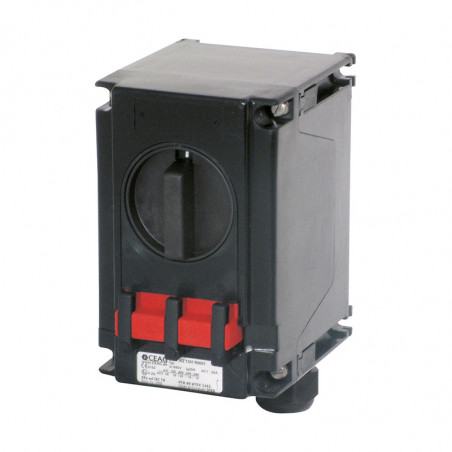

Hlavní vypínač v explozi 20 A
Hlavní vypínač v explozi 20 A
Hlavní vypínač v explozi 20 A

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Hlavní vypínač v explozi 20 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná teplota okolí
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon AC-3 a izolace
dle EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
Průchodky


Hmotnost
Materiál pouzdra
Barva pouzdra		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ee ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C až +40°C1)
max. až 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
do 400 V AC 35 A gL
do 500 V AC 35 A gL
do 690 V AC 35 A gL
Hlavní kontakt: 2 x 1,5-2,5 mm2
Pomocný kontakt: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) viz podrobnosti objednávky
M32 (d = 12-21 mm) Viz podrobnosti objednávky
Možnost: kovový límec se závitovým vstupem
Přibližně 1,40 kg
Polyester vyztužený skelnými vlákny
Černá

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové vstupy Číslo produktu
3-pólový hlavní vypínač 20 A
3-pólový 0 - I 2 x M32 vypínač GHG 262 1301 R0001
0 - Y - D 3 x M32 hvězda-trojúhelník GHG 262 0016 R0004
0 - I - II 3 x M32 Dahlander GHG 262 0016 R0005
3-pólový hlavní vypínač 20 A
Provedení se 2 pomocnými kontakty (1 x NO; 1 x NC)
3-pólový I - II 3 x M32/1 x M25 Konektor GHG 262 0016 R0001
I - 0 - D 3 x M32/1 x M25 Konektor GHG 262 0016 R0002
I - 0 - II 3 x M32/1 x M25 reverzační spínač GHG 262 0016 R0003

Na vyžádání k dispozici zákaznická verze, k dispozici jsou pomocné kontakty Ex ia.

Rozměry [mm]

Příslušenství

Montážní deska pro 3pólový 20A hlavní vypínač v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu.
Velikost 2 Nástěnná montáž Zasouvací GHG 610 1953 R0104
Velikost 2 Montáž na držák Zasouvací GHG 610 1953 R0105
Velikost 2 Montáž k nosníku Zatlačovací GHG 610 1953 R0106
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu
Držák štítků s popiskem (popisovatelný) pro montážní desky velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Rychlá instalace pro zařízení CEAG s montážními rozměry 5,5 mm a 11 mm. 1 sada = 4 ks v každé sadě. 10 GHG 610 1953 R0020
Montážní sada pro 1” trubky (Ø 27-30 mm) pro montážní desky pro montáž výložníku 10 GHG 610 1953 R0041
Příslušenství pro montážní desky
Typ Použití Počet kusů v balení Číslo produktu
Velikost 2 Montážní deska, velikost 2 1 GHG 610 1955 R0102
Velikost 2A Montážní deska, velikost 2A 1 GHG 610 1955 R0103

Dodáváme produkty v sadách uvedených v tabulkách.
