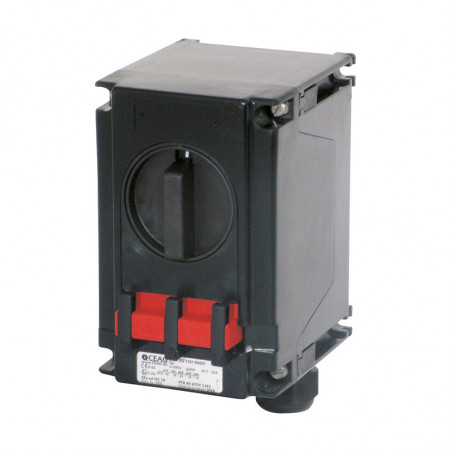

Interruptor principal en explosión-prueba 20 a

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal AC-3 y aislamiento
según EN 60947-3

Fusible de respaldo


Bornes de conexión

Grado de protección según EN 60529
Clase de protección
Prensaestopas


Peso
Material de la carcasa
Color de la carcasa Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ee ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C a +40°C¹⁾
máx. hasta 690 V
máx. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
hasta 400 V CA 35 A gL
hasta 500 V CA 35 A gL
hasta 690 V CA 35 A gL
Contacto principal: 2 x 1,5-2,5 mm²
Contacto auxiliar: 2 x 0,5-2,5 mm²
IP66
I
M25 (d = 8-17 mm) ver detalles del pedido
M32 (d = 12-21 mm) Ver detalles del pedido
Opción: collarín metálico con entrada roscada
Aprox. 1,40 kg
Poliéster reforzado con fibra de vidrio
Negro

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información del pedido

Versión		Entradas de cable		Número de producto
Interruptor principal de 3 polos, 20 A
3 polos	0 - I	2 x M32	Interruptor de encendido/apagado	GHG 262 1301 R0001
	0 - Y - D	3 x M32	Estrella-triángulo	GHG 262 0016 R0004
	0 - I - II	3 x M32	Dahlander	GHG 262 0016 R0005
Interruptor principal de 3 polos, 20 A Versión con 2 contactos auxiliares (1 x NA; 1 x NC)
3 polos	I - II	3 x M32/1 x M25	Conector	GHG 262 0016 R0001
	I - 0 - D	3 x M32/1 x M25	Conector	GHG 262 0016 R0002
	I - 0 - II	3 x M32/1 x M25	Interruptor inversor	GHG 262 0016 R0003

Versión personalizada disponible bajo pedido. Contactos auxiliares Ex ia disponibles.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor principal antideflagrante de 3 polos y 20 A
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 2	Montaje en pared	A presión	GHG 610 1953 R0104
Tamaño 2	Montaje en soporte	A presión	GHG 610 1953 R0105
Tamaño 2	Montaje en truss	A presión	GHG 610 1953 R0106
Accesorios para placa de montaje
Tipo		Piezas por paquete	N.º de producto
Portaetiquetas con etiqueta (escribible) para placas de montaje de tamaños 1, 2, 2A y 3		10	GHG 610 1953 R0057
Instalación rápida para dispositivos CEAG con dimensiones de montaje de 5,5 mm y 11 mm. 1 juego = 4 piezas cada uno.		10	GHG 610 1953 R0020
Kit de montaje para tubos de 1" (Ø 27-30 mm) para placas de montaje de la pluma		10	GHG 610 1953 R0041
Accesorios para placas de montaje
Tipo	Aplicación	Unidades por paquete	N.º de producto
Tamaño 2	Montaje Placa, tamaño 2	1	GHG 610 1955 R0102
Tamaño 2A	Placa de montaje, tamaño 2A	1	GHG 610 1955 R0103

Suministramos los productos en los conjuntos que se indican en las tablas.
