Hersteller: Eaton / CEAG

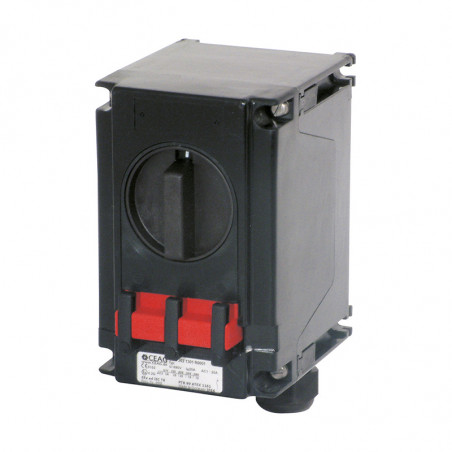

Hauptschalter in explosionssicherem 20 a

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx
Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen AC-3 und Isolation
gemäß EN 60947-3

Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungen


Gewicht
Gehäusematerial
Gehäusefarbe		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ee ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C bis +40°C1)
max. bis zu 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
bis zu 400 V AC 35 A gL
bis zu 500 V AC 35 A gL
bis zu 690 V AC 35 A gL
Hauptkontakt: 2 x 1,5–2,5 mm²>
Hilfskontakt: 2 x 0,5–2,5 mm²>
IP66
I
M25 (d = 8–17 mm) siehe Bestelldetails
M32 (d = 12–21 mm) Siehe Bestelldetails
Option: Metallkragen mit Gewindeeinführung
Ca. 1,40 kg
Glasfaserverstärktes Polyester
Schwarz

1) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
3-poliger Hauptschalter 20 A
3-polig 0 - I 2 x M32 Ein-/Ausschalter GHG 262 1301 R0001
0 - Y - D 3 x M32 Stern-Dreieck GHG 262 0016 R0004
0 - I - II 3 x M32 Dahlander GHG 262 0016 R0005
3-poliger Hauptschalter 20 A
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
3-polig I - II 3 x M32/1 x M25 Verbinder GHG 262 0016 R0001
I - 0 - D 3 x M32/1 x M25 Verbinder GHG 262 0016 R0002
I - 0 - II 3 x M32/1 x M25 Wendeschalter GHG 262 0016 R0003

Kundenspezifische Ausführung auf Anfrage erhältlich, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]

Zubehör

Montageplatte für 3-poligen 20-A-Explosionsschutzschalter
Typ Anwendung Montagemethode Produktnr.
Größe 2 Wandmontage Einsteckmontage GHG 610 1953 R0104
Größe 2 Wandmontage Einsteckmontage GHG 610 1953 R0105
Größe 2 Traversenmontage Einsteckmontage GHG 610 1953 R0106
Zubehör für Montageplatten
Typ Stück pro Packung Produktnr.
Etikettenhalter mit beschreibbarem Etikett für Montageplatten der Größen 1, 2, 2A und 3 10 GHG 610 1953 R0057
Schnellmontage für CEAG-Geräte mit Montageabmessungen von 5,5 mm und 11 mm. 1 Set = 4 Stück. 10 GHG 610 1953 R0020
Montagesatz für 1"-Rohre (Ø 27–30 mm) für Montageplatten zur Auslegerbefestigung 10 Stück GHG 610 1953 R0041 Zubehör für Montageplatten Typ Anwendung Anzahl pro Packung Produktnr. Größe 2 Montageplatte, Größe 2 1 GHG 610 1955 R0102
Größe 2A Montageplatte, Größe 2A 1 GHG 610 1955 R0103

Wir liefern die Produkte in den in den Tabellen aufgeführten Sets.
