Gamintojas: Eaton / CEAG

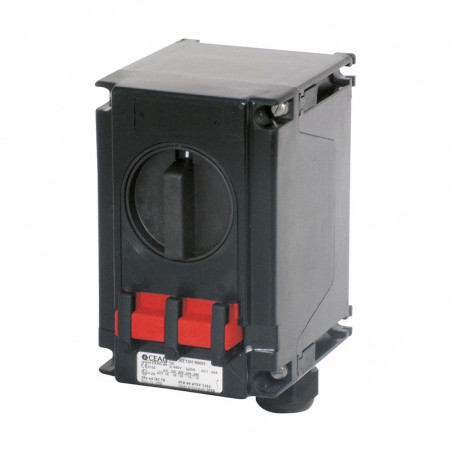

Pagrindinis sprogimo įrodymas 20 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)
EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx
Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia AC-3 ir izoliacija
pagal EN 60947-3

Atsarginis saugiklis


Jungiamieji gnybtai

Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liandarikliai


Svoris
Korpuso medžiaga
Korpuso spalva		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ee ed ia IIC T6, Ex tD A21 IP66 T55°C
Nuo -20°C iki +40°C1)
maks. iki 690 V
maks. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
iki 400 V AC 35 A gL
iki 500 V AC 35 A gL
iki 690 V AC 35 A gL
Pagrindinis kontaktas: 2 x 1,5–2,5 mm2
Pagalbinis kontaktas: 2 x 0,5–2,5 mm2
IP66
I
M25 (d = 8–17 mm) žr. užsakymo informaciją
M32 (d = 12–21 mm) Žr. užsakymo informaciją
Pasirinktinai: metalinis apykaklė su srieginiu įvadu
Maždaug 1,40 kg
Stiklo pluoštu sustiprintas poliesteris
Juoda

1) Kiti aplinkos temperatūros diapazonai galimi pagal pageidavimą.

Užsakymo informacija

Versija Kabelių įvadai Kabelių įvadai
3 polių pagrindinis jungiklis 20 A
3 polių 0 - I 2 x M32 įjungimo-išjungimo jungiklis GHG 262 1301 R0001
0 - Y - D 3 x M32 žvaigždės-trikampio GHG 262 0016 R0004
0 - I - II 3 x M32 Dahlander GHG 262 0016 R0005
3 polių pagrindinis jungiklis 20 A
Versija su 2 pagalbiniais kontaktais (1 x NO; 1 x NC)
3 polių I - II 3 x M32/1 x M25 Jungtis GHG 262 0016 R0001
I - 0 - D 3 x M32/1 x M25 Jungtis GHG 262 0016 R0002
I - 0 - II 3 x M32/1 x M25 perjungimo jungiklis GHG 262 0016 R0003

Individuali versija galima pagal pageidavimą, galimi Ex ia pagalbiniai kontaktai.

Matmenys [mm]

Priedai

Tvirtinimo plokštė 3 polių 20 A sprogimui atspariam pagrindiniam jungikliui
Tipas Taikymo paskirtis Tvirtinimo būdas Produkto Nr.
2 dydis Tvirtinamas prie sienos Įspaudžiamas GHG 610 1953 R0104
2 dydis Tvirtinamas prie laikiklio Įspaudžiamas GHG 610 1953 R0105
Dydis 2 Santvarinis montavimas Įspaudžiamas GHG 610 1953 R0106
Tvirtinimo plokštės priedai
Tipas Vienetų skaičius pakuotėje Produkto Nr.
Etiketės laikiklis su etikete (rašoma) 1, 2, 2A ir 3 dydžių tvirtinimo plokštėms 10 GHG 610 1953 R0057
Greitas CEAG įrenginių, kurių tvirtinimo matmenys yra 5,5 mm ir 11 mm, montavimas. 1 komplektas = 4 vnt. 10 GHG 610 1953 R0020
Tvirtinimo rinkinys 1 colio vamzdžiams (Ø 27–30 mm), skirtas tvirtinimo plokštėms strėlės tvirtinimui 10 GHG 610 1953 R0041
Tvirtinimo plokščių priedai
Tipas Taikymas Vienetų skaičius pakuotėje Produkto Nr.
2 dydis Tvirtinimo plokštė, dydis 2 1 GHG 610 1955 R0102
2A dydis Tvirtinimo plokštė, 2A dydis 1 GHG 610 1955 R0103

Tiekiame produktus lentelėse nurodytuose rinkiniuose.
