Výrobce: ZIEHL

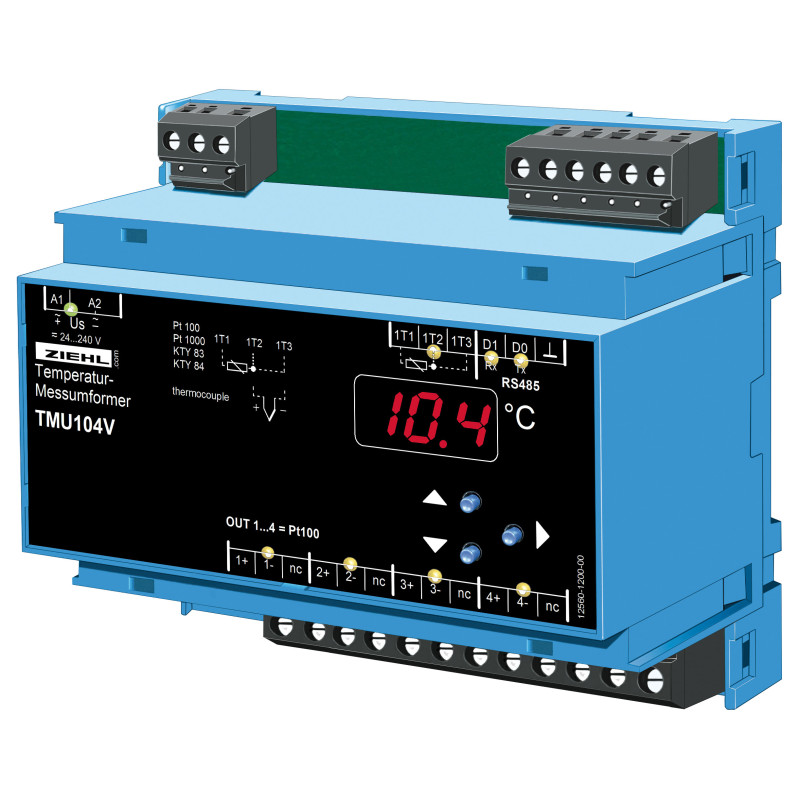

TMU104V - Multiplikátor měřicích bodů - T236061

  • T236061
  • Typ produktu IP54 / v závislosti na montáži a poloze
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Osvědčení Motor IP24 HP, elektronika IP6K9K (nainstalovaný protilehlý konektor)
  • Výstupní funkce Analogové výstupy 0/4-20 mA, 0-10 V, Rozhraní/sběrnice
  • Naměřená hodnota Ocelový plech, pozinkovaný a potažený cementově šedým plastem (RAL 7033)

Multiplikátor měřicích bodů TMU104V měří teplotu na připojeném snímači a převádí ji na 4 izolované signály Pt100 (RTD). Přes rozhraní RS485 jej lze použít jako simulátor až 4 signálů Pt100.

Přehled funkcí

  • Měřicí vstup Pt100 (RTD), Pt1000, KTY83 / 84 ve 2- nebo 3-vodičovém
  • Měřicí vstupy B, K, L, J, (typ N, E, J, T)
  • Rozsah měření -199…+850 °C
  • 4 izolované výstupy signál Pt 100 (odpor- signál), zapojení 2-, 3- nebo 4vodičové
  • Digitální displej, 3 číslice, rozlišení 1 °C (-19,9 … -C: rozlišení 99,9 °C MIN>
  • Univerzální napájecí napětí AC/DC 24-240 V
  • Rozhraní RS485 (protokoly ZIEHL a Modbus RTU)
  • Pouzdro pro montáž na lištu DIN nebo na stěnu, šířka 105 mm, montážní výška 55 mm


TheMeasuring /p>

Snímač teploty (odporový nebo termočlánek), připojený na vstup, je k dispozici jako signál Pt100 (RTD) na 4 izolovaných výstupech.
Umožňuje tak připojení jiných čidel než Pt100 ke vstupům pro Pt100 u jiných zařízení.
Normálně lze k teplotnímu čidlu připojit pouze jeden vstup. Pomocí TMU104 lze k jednomu senzoru současně připojit až 4 zařízení (ovládání, displeje, monitorovací zařízení) se vstupy Pt100.

Simulátor pro Pt100
Řízen přes rozhraní RS485 (protokol Modbus RTU) může TMU1004V simulovat až 4 senzory (RTD 00). To umožňuje aplikaci v zařízeních, která provádí automatické testy a kalibrace na zařízeních a instalacích s několika vstupy Pt100.

Méně
Přečtěte si více

Zašlete dotaz

Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?

Kontaktujte nás
ZEPTEJTE SE O PRODUKT close
Děkujeme za zaslání zprávy. Odpovíme co nejdříve.
ZEPTEJTE SE O PRODUKT close
Procházet
pošlete dotaz

Přidat do seznamu přání

musíš být přihlášen

  • Typ produktu IP54 / v závislosti na montáži a poloze
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Osvědčení Motor IP24 HP, elektronika IP6K9K (nainstalovaný protilehlý konektor)
  • Výstupní funkce Analogové výstupy 0/4-20 mA, 0-10 V, Rozhraní/sběrnice
  • Naměřená hodnota Ocelový plech, pozinkovaný a potažený cementově šedým plastem (RAL 7033)

Multiplikátor měřicích bodů TMU104V měří teplotu na připojeném snímači a převádí ji na 4 izolované signály Pt100 (RTD). Přes rozhraní RS485 jej lze použít jako simulátor až 4 signálů Pt100.

Přehled funkcí

  • Měřicí vstup Pt100 (RTD), Pt1000, KTY83 / 84 ve 2- nebo 3-vodičovém
  • Měřicí vstupy B, K, L, J, (typ N, E, J, T)
  • Rozsah měření -199…+850 °C
  • 4 izolované výstupy signál Pt 100 (odpor- signál), zapojení 2-, 3- nebo 4vodičové
  • Digitální displej, 3 číslice, rozlišení 1 °C (-19,9 … -C: rozlišení 99,9 °C MIN>
  • Univerzální napájecí napětí AC/DC 24-240 V
  • Rozhraní RS485 (protokoly ZIEHL a Modbus RTU)
  • Pouzdro pro montáž na lištu DIN nebo na stěnu, šířka 105 mm, montážní výška 55 mm


TheMeasuring /p>

Snímač teploty (odporový nebo termočlánek), připojený na vstup, je k dispozici jako signál Pt100 (RTD) na 4 izolovaných výstupech.
Umožňuje tak připojení jiných čidel než Pt100 ke vstupům pro Pt100 u jiných zařízení.
Normálně lze k teplotnímu čidlu připojit pouze jeden vstup. Pomocí TMU104 lze k jednomu senzoru současně připojit až 4 zařízení (ovládání, displeje, monitorovací zařízení) se vstupy Pt100.

Simulátor pro Pt100
Řízen přes rozhraní RS485 (protokol Modbus RTU) může TMU1004V simulovat až 4 senzory (RTD 00). To umožňuje aplikaci v zařízeních, která provádí automatické testy a kalibrace na zařízeních a instalacích s několika vstupy Pt100.
