Производитель: ZIEHL

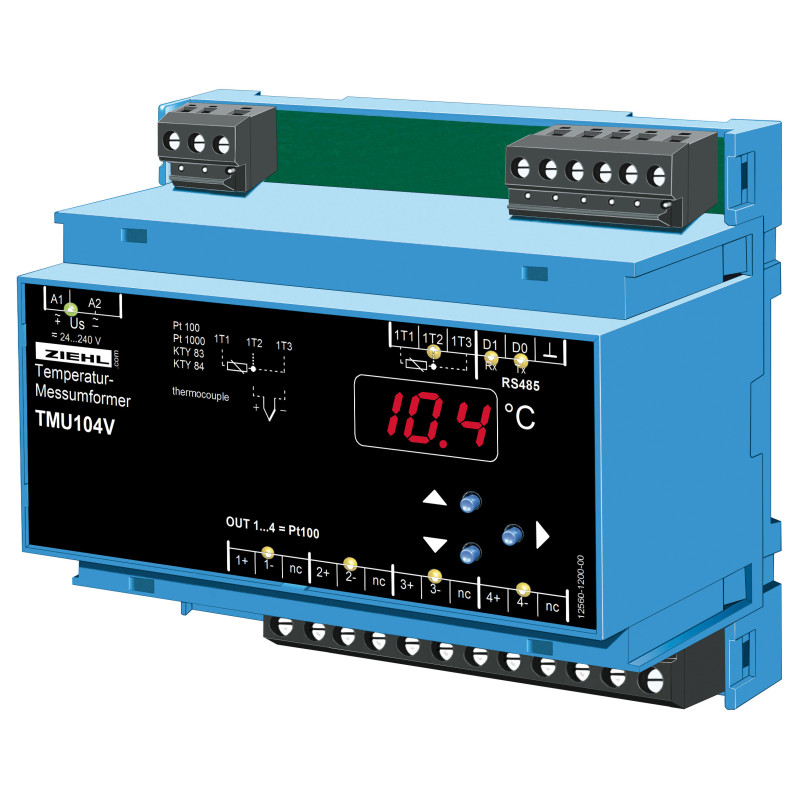

TMU104V - Мультипликатор точек измерения - T236061

  • T236061
  • Тип продукта IP54 / в зависимости от крепления и положения
  • Напряжение питания AC/DC 24 - 240 V
  • Исполнение Специфика заказчика / IP 6K9K
  • Сертификат Двигатель IP24 HP, электроника IP6K9K (установлен ответный разъем)
  • Выходная функция Аналоговые выходы 0/4-20 мА, 0-10 В, Интерфейс/шина
  • Измеренное значение Стальной лист, оцинкованный и покрытый цементно-серым пластиком (RAL 7033)

Умножитель точек измерения TMU104V измеряет температуру на подключенном датчике и преобразует ее в 4 изолированных сигнала Pt100 (RTD). Через интерфейс RS485 его можно использовать в качестве имитатора до 4 сигналов Pt100.

Обзор функций

  • Измерительный вход Pt100 (RTD), Pt1000, KTY83 / 84 в 2- или 3-проводном режиме
  • Измерительный вход термопара (типы B, E, J, K, L, N, R, S, T)
  • Диапазон измерения -199…+850 °C
  • 4 изолированных выхода сигнала Pt 100 (сигнал сопротивления), подключение по 2-, 3- или 4-проводной схеме
  • Цифровой дисплей, 3 цифры, разрешение 1 °C (-19,9 … 99,9 °C: разрешение 0,1 °C)
  • Сохранение MIN- и MAX- значения
  • Универсальное напряжение питания AC/DC 24-240 В
  • Интерфейс RS485 (протоколы ZIEHL и Modbus RTU)
  • Корпус для монтажа на DIN-рейку или стену, ширина 105 мм, высота монтажа 55 мм

Умножитель и преобразователь точек измерения
Температура датчика (сопротивления или термопары), подключенного ко входу, доступна в виде сигнала Pt100 (RTD) на 4 изолированных выходах.
Это позволяет подключать другие датчики, кроме Pt100, к входам для Pt100 на других устройствах.
Обычно к датчику температуры можно подключить только один вход. С помощью TMU104 к одному датчику можно одновременно подключить до 4 устройств (устройств управления, отображения, мониторинга) со входами Pt100.

Имитатор Pt100
Управляемый по интерфейсу RS485 (протокол Modbus RTU), TMU1004V может имитировать до 4 датчиков Pt100 (RTD). Это позволяет применять его в оборудовании, выполняющем автоматические испытания и калибровку устройств и установок с несколькими входами Pt100.
