Producent: ZIEHL

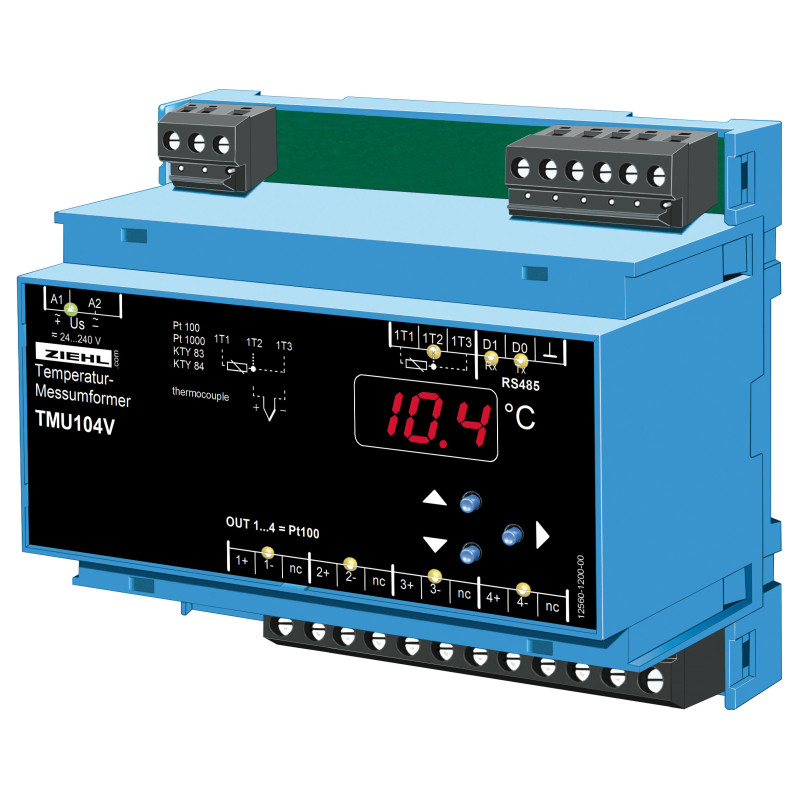

TMU104V - Mnożnik punktu pomiarowego - T236061

  • T236061
  • Typ produktu Przetworniki pomiarowe
  • Napięcie zasilania AC/DC 24 - 240 V
  • Wykonanie Montaż w szafie rozdzielczej, Montaż w skrzynce bezpieczników
  • Certyfikat UL/CSA
  • Funkcja wyjścia Wyjścia analogowe 0/4-20 mA, 0-10 V, Interfejs/magistrala
  • Wartość mierzona Wejście pomiarowe inny czujnik temperatury, Pt 100

Mnożnik punktów pomiarowych TMU104V mierzy temperaturę na podłączonym czujniku i przetwarza ją na 4 izolowane sygnały Pt100 (RTD). Poprzez interfejs RS485 można go używać jako symulatora do 4 sygnałów Pt100.

Przegląd funkcji

  • Wejście pomiarowe Pt100 (RTD), Pt1000, KTY83 / 84 w wersji 2- lub 3-przewodowej
  • Wejście pomiarowe termopara (typy B, E, J, K, L, N, R, S, T)
  • Zakres pomiarowy -199…+850 °C
  • 4 izolowane wyjścia sygnału Pt 100 (sygnał rezystancyjny), podłączenie w wersji 2-, 3- lub 4-przewodowej
  • Wyświetlacz cyfrowy, 3 cyfry, rozdzielczość 1 °C (-19,9 … 99,9 °C: rozdzielczość 0,1 °C)
  • Przechowywanie wartości MIN- i MAX- wartości
  • Uniwersalne napięcie zasilania AC/DC 24-240 V
  • Interfejs RS485 (protokoły ZIEHL i Modbus RTU)
  • Obudowa do montażu na szynie DIN lub na ścianie, szerokość 105 mm, wysokość montażu 55 mm

Mnożnik punktów pomiarowych i przetwornik
Temperatura czujnika (rezystancyjnego lub termopary) podłączonego do wejścia jest dostępna jako sygnał Pt100 (RTD) na 4 izolowanych wyjściach.
Dzięki temu możliwe jest podłączenie innych czujników niż Pt100 do wejść Pt100 w innych urządzeniach.
Zwykle do czujnika temperatury można podłączyć tylko jedno wejście. Za pomocą TMU104 do jednego czujnika można podłączyć jednocześnie do 4 urządzeń (sterowników, wyświetlaczy, urządzeń monitorujących) z wejściami Pt100.

Symulator Pt100
Sterowany poprzez interfejs RS485 (protokół Modbus RTU), TMU1004V może symulować do 4 czujników Pt00 (RTD). Pozwala to na zastosowanie w urządzeniach, które przeprowadzają automatyczne testy i kalibracje urządzeń i instalacji z wieloma wejściami Pt100.
