Výrobce: CITEL

Zastavení zastavení pro IT zařízení pro-06-IS

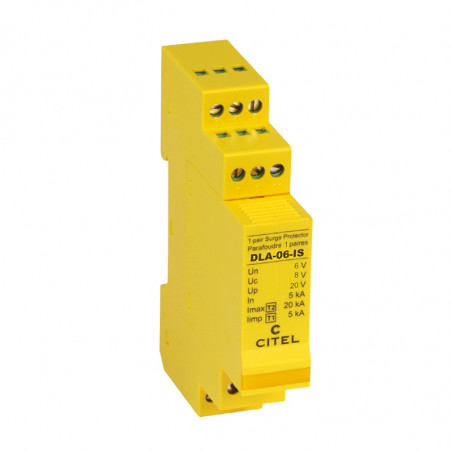

Svodič přepětí DLA-06-IS pro IT zařízení

• Šířka pouze 18 mm
• Vyměnitelný zásuvný modul
• Ideální pro symetrická připojení, jako je RS422
s jedním párem vodičů
• Volba nepřímého nebo přímého stínění
• Galvanicky oddělené uzemnění pomocí plynové bleskojistky
• 2stupňová ochrana
• Splňuje normu IEC 61643-21
• Doporučeno pro fotovoltaické elektrárny s RS422
a rozsáhlé systémy

Technické údaje

Popis FOR-06-IS
Použití RS422
Jmenovité napětí Un 6V
Max. trvalé provozní napětí DC/AC Uc 8V / 6V
Max. provozní proud** IL 2,4 A
C3 Úroveň ochrany napětí při In Up 20 V** / <640 V
C2 Jmenovitý vybíjecí proud
In: 10 x 8/20 µs		 In 5kA
Mezní svodový proud
Imax: 1 x 8/20µs		 Imax 20kA
D1 Přepěťový proud
Iimp: 2 x 10/350µs		 Iimp 5kA
Impedance na vedení R 0 Ω
Kapacita C <25pF
Doba vypnutí <10 ns
Zařízení vadné Zkrat

Mechanické vlastnosti
Konfigurace DLA-IS = 1 dvojitý vodič + stínění + signální zem
Způsob montáže Montážní lišta TH35 mm
Rozměry pouzdra viz výkres
Průřez vodiče min/max 0,4/1,5 mm²
Materiál pouzdra termoplast UL94-V0
Uzemnění přes lištu TH35 a šroubovou svorkovnici
Náhradní modul DLAM-06-IS

Řídicí normy
IEC 61643-21 Mezinárodní SPD pro telekomunikační a signalizační sítě

Číslo položky 640151
Náhradní modul 64015100

Rozměry a schéma

Rozměry svodičů přepětí DLA-06-IS pro IT zařízení

Schéma zapojení přepěťových ochran pro IT zařízení DLA-06-IS

P: 3pólová bleskojistka
Pb: 2pólová bleskojistka
R: Odpor nebo cívka
D: Dioda
