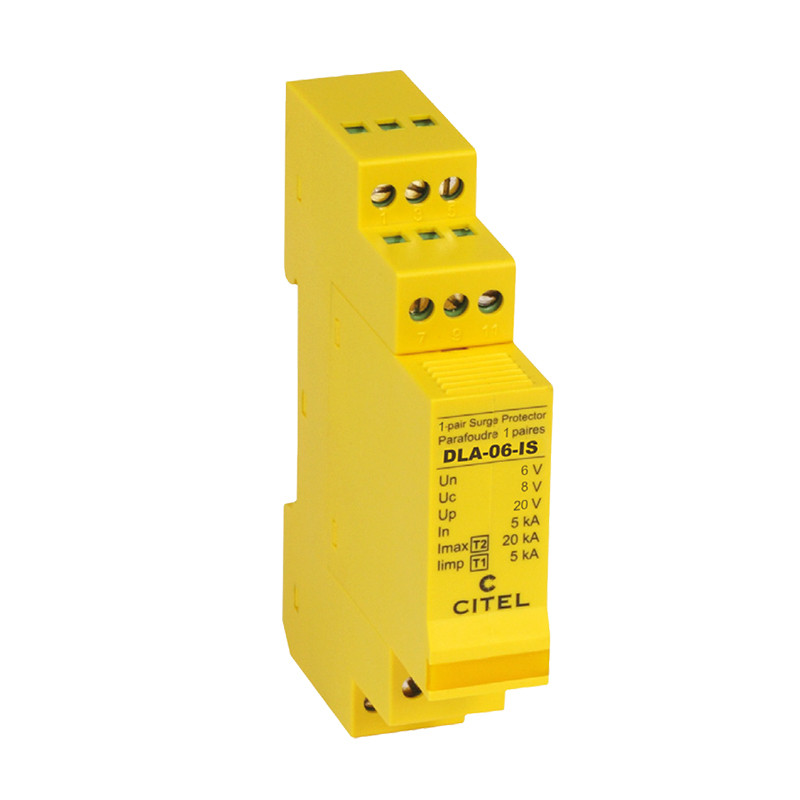

Aparat de supratensiune pentru dispozitive IT DLA-06-IS
Aparat de supratensiune pentru dispozitive IT DLA-06-IS

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: CITEL

Aparat de supratensiune pentru dispozitive IT DLA-06-IS

Descărcător de supratensiune DLA-06-IS pentru dispozitive IT

• Doar 18 mm lățime
• Modul de conectare înlocuibil
• Ideal pentru conexiuni simetrice, cum ar fi RS422
cu o pereche de fire
• Opțiune de ecranare indirectă sau directă
• Împământare separată galvanic printr-un tub de descărcare în gaz
• Protecție în 2 etape
• Respectă standardul IEC 61643-21
• Recomandat pentru centrale fotovoltaice cu RS422
și sisteme cu suprafață largă

Date tehnice

Descriere FOR-06-IS
Aplicație RS422
Tensiune nominală Un 6V
Max. Tensiune de funcționare CC/CA admisă Uc 8V / 6V
Curent maxim de funcționare** IL 2,4A
Nivel de protecție la tensiune C3 la In Up 20V** / <640V
Curent nominal de descărcare C2
In: 10 x 8/20µs		 In 5kA
Curent limită de scurgere
Imax: 1 x 8/20µs		 Imax 20kA
Curent de supratensiune D1
Iimp: 2 x 10/350µs		 Iimp 5kA
Impedanță pe linie R 0 Ω
Capacitate C <25pF
Timp de declanșare <10 ns
Dispozitiv defect Scurtcircuit

Proprietăți mecanice
Configurație DLA-IS = 1 fir dublu + ecranare + Semnal-Împământare
Metodă de montare Șină de montare TH35 mm
Dimensiuni carcasă vezi desenul
Secțiune transversală a firului min/max 0,4/1,5 mm²
Material carcasă Termospal UL94-V0
Împământare prin Șină TH35 și terminal cu șurub
Modul de înlocuire DLAM-06-IS

Standarde de control
IEC 61643-21 Internațional SPD pentru rețele de telecomunicații și semnalizare

Număr articol 640151
Modul de înlocuire 64015100

Dimensiuni și diagramă

Descărcătoare de supratensiune DLA-06-IS pentru dispozitive IT - dimensiuni

Schema descărcătoare de supratensiune pentru echipamente IT DLA-06-IS

P: Tub de descărcare în gaz cu 3 poli
Pb: Tub de descărcare în gaz cu 2 poli
R: Rezistență sau bobină
D: Diodă
