Gamintojas: CITEL

IT įrenginių įleidžiami sustojimai už 06-yra

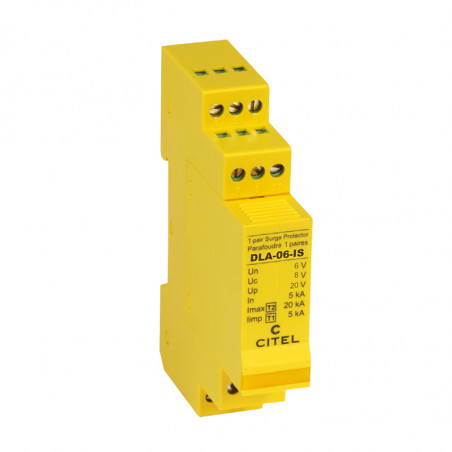

DLA-06-IS viršįtampių ribotuvas IT įrenginiams

• Tik 18 mm pločio
• Keičiamas įjungiamas modulis
• Idealiai tinka simetrinėms jungtims, tokioms kaip RS422
su viena laidų pora
• Galima pasirinkti netiesioginį arba tiesioginį ekranavimą
• Galvaniškai atskirtas įžeminimas per dujų išlydžio vamzdį
• 2 pakopų apsauga
• Atitinka IEC 61643-21 standartą
• Rekomenduojama fotovoltinėms elektrinėms su RS422
ir plačiajuostėms sistemoms

Techniniai duomenys

Aprašymas FOR-06-IS
Taikymas RS422
Nominali įtampa Un 6 V
Maksimali leistina nuolatinės/kintamosios srovės darbinė įtampa Uc 8 V / 6 V
Maksimali darbinė srovė** IL 2,4 A
C3 Įtampos apsaugos lygis ties In Up 20 V** / <640 V
C2 Nominali iškrovos srovė
In: 10 x 8/20 µs		 In 5kA
Ribinė nuotėkio srovė
Imax: 1 x 8/20µs		 Imax 20kA
D1 Viršįtampio srovė
Iimp: 2 x 10/350µs		 Iimp 5kA
Varža vienoje linijoje R 0 Ω
Talpa C <25pF
Išjungimo laikas <10 ns
Įrenginio gedimas Trumpasis jungimas

Mechaninės savybės
Konfigūracija DLA-IS = 1 dvigubas laidas + ekranas + signalo įžeminimas
Tvirtinimo būdas TH35 mm tvirtinimo bėgelis
Korpuso matmenys žr. brėžinį
Laido skerspjūvis min./maks. 0,4/1,5 mm²
Korpuso medžiaga UL94-V0 termoplastas
Įžeminimas per TH35 bėgelis ir varžtinis gnybtas
Pakeitimo modulis DLAM-06-IS

Valdymo standartai
IEC 61643-21 tarptautinis SPD telekomunikacijų ir signalizacijos tinklams

Gaminio numeris 640151
Pakeitimo modulis 64015100

Matmenys ir schema

DLA-06-IS viršįtampių ribotuvų IT įrenginiams matmenys

Viršįtampių ribotuvai IT įrangai DLA-06-IS schema

P: 3 polių dujinis išlydžio vamzdis
Pb: 2 ​​polių dujinis išlydžio vamzdis
R: Varža arba ritė
D: Diodas
