Fabricant: CITEL

Les arrêts d'encastrement pour les appareils informatiques pour-06-sont

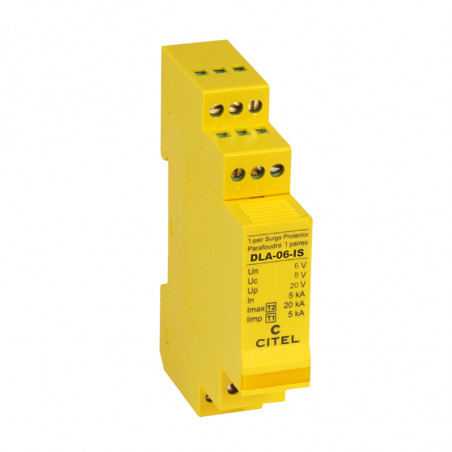

Parafoudre DLA-06-IS pour appareils informatiques

• Seulement 18 mm de large
• Module enfichable remplaçable
• Idéal pour les connexions symétriques telles que RS422
avec une paire de fils
• Choix de blindage indirect ou direct
• Mise à la terre galvanique par tube à décharge gazeuse
• Protection à 2 niveaux
• Conforme à la norme IEC 61643-21
• Recommandé pour les centrales photovoltaïques avec RS422
et les systèmes de grande surface

Données techniques

Description FOR-06-IS
Application RS422
Tension nominale Un 6V
Tension de fonctionnement CC/CA admissible maximale Uc 8V / 6V
Courant de fonctionnement maximal** IL 2,4 A
Niveau de protection contre la tension C3 à l'entrée Up 20 V** / <640 V
C2 Courant de décharge nominal
Entrée : 10 x 8/20 µs		 In 5 kA
Courant de fuite limite
Imax : 1 x 8/20 µs		 Imax 20 kA
Courant de surtension D1
Iimp : 2 x 10/350 µs		 Iimp 5kA
Impédance par ligne R 0 Ω
Capacité C <25pF
Temps de déclenchement <10 ns
Appareil défectueux Court-circuit

Propriétés mécaniques
Configuration DLA-IS = 1 double fil + blindage + signal-masse
Méthode de montage Rail de montage TH35 mm
Dimensions du boîtier Voir schéma
Section du fil min/max 0,4/1,5 mm²
Matériau du boîtier Thermoplastique UL94-V0
Mise à la terre Rail TH35 et bornier à vis
Module de remplacement DLAM-06-IS

Normes de contrôle
IEC 61643-21 International SPD pour les réseaux de télécommunications et de signalisation

Numéro d'article 640151
Module de remplacement 64015100

Dimensions et schéma

Parafoudres DLA-06-IS pour appareils informatiques : dimensions

Schéma du parafoudre DLA-06-IS pour équipements informatiques

P : Tube à décharge gazeuse tripolaire
Pb : Tube à décharge gazeuse bipolaire
R : Résistance ou bobine
D : Diode
