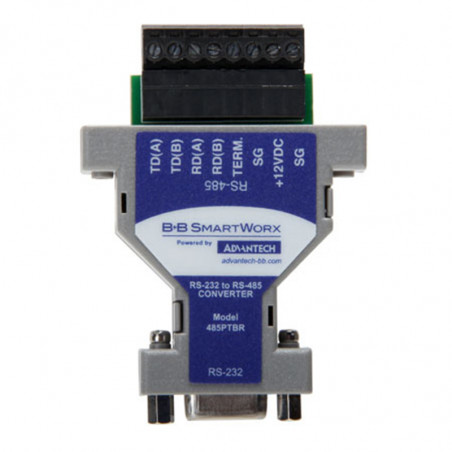

RS232-RS422 / RS485-85PTB Converter

Převodník 485PTBR převádí nesymetrické plně duplexní signály RS-232 na symetrické plně duplexní nebo poloduplexní signály RS-485. RS-485 je rozšířená verze standardu RS-422. Umožňuje použití více budičů a přijímačů ve dvouvodičovém systému. Port RS-232 má samičí konektor DB-9, který podporuje piny 2 (RD), 3 (TD) a 5 (SG). Piny 7 (RTS) a 8 (CTS) jsou propojeny. Piny 6 (DSR), 1 (CD) a 4 (DTR) jsou také propojeny, ale neprocházejí převodníkem. Port RS-485 má 8pólový zásuvný konektor.

Přenosová rychlost



Převodník 485PTBR dokáže přenášet data rychlostí od 300 baud do 115,2 kBd. Pro změnu přenosové rychlosti převodníku 485PTBR je nutné vyměnit rezistor a v některých případech i kondenzátor. Parametry rezistoru a kondenzátoru lze určit nalezením požadované přenosové rychlosti v tabulce 1. Z desky plošných spojů odstraňte R3 a C7. Umístěte nové součástky na pozice R2 a C6. Umístění rezistoru a kondenzátoru je znázorněno na obrázcích 1 a 2.


Přepínací rezistory


Můžete také změnit přepínací rezistory R5 a R7. Zařízení 485PTBR je vybaveno standardními přepínacími rezistory 4,7 kOhm. Chcete-li změnit parametry přepínacích rezistorů, odstraňte R5 a R7 a nahraďte je rezistory s jinými parametry na místech R4 a R6. Umístění rezistorů je znázorněno na obrázcích 1 a 2.


Hořící rezistory


V zařízení 485PTBR je zatěžovací rezistor umístěn v pozici R8. Zatěžovací rezistor lze umístit do polohy R8 a propojit propojku s RD(B). Doporučený odpor zatěžovacího rezistoru je 100 až 120 ohmů. Umístění zatěžovacích rezistorů je znázorněno na obrázku 2.


Aktivace nepřetržitého příjmu


Ve standardní konfiguraci 485PTBR je přijímač během přenosu deaktivován. Zařízení 485PTBR lze nakonfigurovat tak, aby umožňovalo nepřetržitý příjem. Odstraněním R9 pracuje přijímač v režimu nepřetržitého příjmu (čtyřvodičový). Pokud je R9 součástí obvodu, zařízení 485PTBR pracuje v poloduplexním (dvouvodičovém) režimu. Umístění propojek je znázorněno na obrázku 1.


Polarita datové linky


Polarita obou linek RS-485 musí být správná. Pokud nejsou přenášena žádná data, linka RS-232 by měla být záporná a pin "A" RS-485 by měl být záporný vzhledem k pinu "B". Pokud instalované zařízení používá schéma značení „+“ a „-“, bude ve většině případů vodič „A“ připojen k „-“ a vodič „B“ k „+“.

PROHLÁŠENÍ O SHODĚ
Název výrobce: B[&]B Electronics Manufacturing Company
Adresa výrobce: P.O. Box 1040
707 Dayton Road
Ottawa, IL 61350 USA
Číslo modelu: 485PTBR
Popis: Převodník RS-232 na RS-485
Typ: Lehké průmyslové ITE zařízení
Platné směrnice Rady: 89/336/EEC
Normy: EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

Tabulka 1
VYMĚNITELNÉ KOMPONENTY PRO ZMĚNU DOBY ČEKÁNÍ NA PŘENOSOVOU RYCHLOST
Přenosová rychlost Čas (ms) Rezistor (R3) (ohm) Kondenzátor (C7) (mF)
300 33,3 330 kB 0,1
600 16,6 160 kB 0,1
1200 8,33 820K 0,01
2400 4,16 430K 0,01
4800 2,08 200K 0,01
9600 1,04 100K 0,01
19200 0,52 56K 0,01
38400 0,26 27K 0,01
57600 0,176 16K 0,01
115200 0,0868 8,2 kB 0,01
Převodník RS-232 na RS-485

Obrázek 1. Rozložení desky plošných spojů - dole


Obrázek 2. Rozložení desky plošných spojů - dole
ZÁSUVKA DB9S MODEL 485PTBR ZÁSUVKA
S TERMINÁLEM BLOK

* R2 A C6 BY MĚLY BÝT POUŽITY PRO JINÉ PŘENOSOVÉ RYCHLOSTI NEŽ 9600 BADGE. MŮŽE BÝT NUTNÉ ODSTRANIT R3 A C7. ZMĚNY HODNOT NAJDETE V TABULCE 1.
** VOLITELNÝ ZÁTĚŽOVÝ REZISTOR R8. RD(B) A ZÁTĚŽ LZE PŘEPOJIT PRO POVOLENÍ ZÁTĚŽE.
*** REZISTORY R4 A R6 UMOŽŇUJÍ ZMĚNU POLARITY VE VYPNUTÉM STAVU. MŮŽE BÝT NUTNÉ ODSTRANIT R5 A R7.
POZNÁMKA: PRO POVOLENÍ NEPRETRŽITÉHO PŘÍJMU MUSÍ BÝT ODSTRAN 0OHMOVÝ REZISTOR R9. R9 LZE ZNOVU PŘÁTAT NA JEHO MÍSTO, ABY SE PŘIJÍMAČ BĚHEM PŘENOSU DAT VYPNUL.
