Fabricant: B&B Electronics

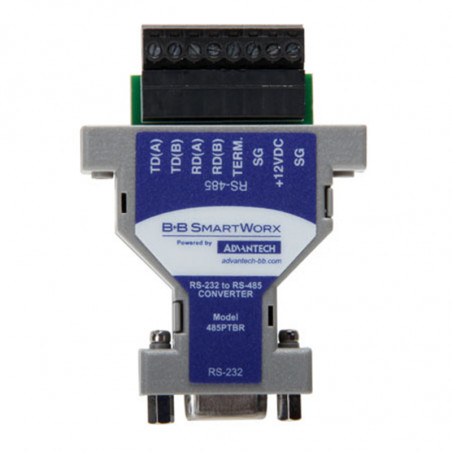

Convertisseur RS232-RS422 / RS485- 485PTB

Le 485PTBR convertit les signaux RS-232 asymétriques full-duplex en signaux RS-485 symétriques full-duplex ou half-duplex. La norme RS-485 est une extension de la norme RS-422. Elle permet l'utilisation de plusieurs émetteurs et récepteurs dans un système à deux fils. Le port RS-232 est équipé d'un connecteur DB-9 femelle prenant en charge les broches 2 (RD), 3 (TD) et 5 (SG). Les broches 7 (RTS) et 8 (CTS) sont reliées entre elles. Les broches 6 (DSR), 1 (CD) et 4 (DTR) sont également connectées, mais ne sont pas utilisées par le convertisseur. Le port RS-485 possède un connecteur enfichable à 8 positions.

Débit de transmission



Le 485PTBR peut transmettre des données à des débits allant de 300 bauds à 115,2 kbps. Pour modifier le débit de transmission du 485PTBR, il est nécessaire de remplacer une résistance et, dans certains cas, un condensateur. Les valeurs de la résistance et du condensateur peuvent être déterminées en repérant le débit de transmission souhaité dans le tableau 1. Retirez R3 et C7 du circuit imprimé. Placez les nouveaux composants aux emplacements R2 et C6. L'emplacement de la résistance et du condensateur est indiqué sur les figures 1 et 2.


Résistances de polarisation


Vous pouvez également modifier les résistances de polarisation R5 et R7. Le composant 485PTBR est équipé de résistances de polarisation standard de 4,7 kΩ. Pour modifier les caractéristiques des résistances de polarisation, retirez R5 et R7 et remplacez-les par des résistances de caractéristiques différentes à la place de R4 et R6. L'emplacement des résistances est indiqué sur les figures 1 et 2.


Résistances en surchauffe


Sur le circuit intégré 485PTBR, la résistance de charge est située en position R8. Il est possible de placer la résistance de charge en position R8 et de connecter un cavalier à RD(B). La valeur recommandée pour la résistance de charge est de 100 à 120 ohms. L'emplacement des résistances de charge est indiqué sur la figure 2.


Activation de la réception continue


Dans la configuration standard du 485PTBR, le récepteur est désactivé pendant la transmission. Le 485PTBR peut être configuré pour activer la réception continue. En retirant R9, le récepteur fonctionne en mode de réception continue (quatre fils). Lorsque R9 est présent dans le circuit, le 485PTBR fonctionne en mode semi-duplex (deux fils). L'emplacement des cavaliers est indiqué sur la figure 1.


Polarité des lignes de données


La polarité des deux lignes RS-485 doit être correcte. Lorsqu'aucune donnée n'est transmise, la ligne RS-232 doit être négative et la broche « A » du RS-485 doit être négative par rapport à la broche « B ». Si l'équipement installé utilise le marquage « + » et « - », dans la plupart des cas, la ligne « A » sera connectée à « - » et la ligne « B » à « + ».

DÉCLARATION DE CONFORMITÉ
Nom du fabricant : B[&]B Electronics Manufacturing Company
Adresse du fabricant : P.O. Boîte postale 1040
707 Dayton Road
Ottawa, IL 61350 États-Unis
Numéro de modèle : 485PTBR
Description : Convertisseur RS-232 vers RS-485
Type : Équipement informatique industriel léger
Directives du Conseil applicables : 89/336/CEE
Normes : EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

Tableau 1
COMPOSANTS REMPLAÇABLES POUR MODIFIER LE TEMPS D'ATTENTE DE LA VITESSE DE TRANSMISSION
Vitesse de transmission Temps (ms) Résistance (R3) (ohm) Condensateur (C7) (mF)
300 33,3 330 Ko 0,1
600 16,6 160 Ko 0,1
1200 8,33 820K 0,01
2400 4.16 430K 0.01
4800 2.08 200K 0.01
9600 1,04 100K 0,01
19200 0,52 56K 0.01
38400 0.26 27K 0.01
57600 0.176 16K 0.01
115200 0.0868 8.2K 0.01
id="middle">Convertisseur RS-232 vers RS-485

Figure 1. Disposition de la carte de circuit imprimé - Face inférieure


Figure 2. Disposition de la carte de circuit imprimé - Face inférieure
CONNECTEUR FEMELLE DB9S MODÈLE 485PTBR CONNECTEUR ENFILABLE
AVEC BORNE BLOC

* R2 ET C6 DOIVENT ÊTRE UTILISÉS POUR LES DÉBITS EN BAUD AUTRES QUE 9600. IL PEUT ÊTRE NÉCESSAIRE DE SUPPRIMER R3 ET C7. VOIR LE TABLEAU 1 POUR LES CHANGEMENTS DE VALEURS.
** RÉSISTANCE DE CHARGE OPTIONNELLE R8. RD(B) ET LA CHARGE PEUVENT ÊTRE CAVALIERS POUR ACTIVER LA CHARGE.
*** LES RÉSISTANCES R4 ET R6 PERMETTENT DES CHANGEMENTS DE POLARITÉ À L'ÉTAT OFF. IL PEUT ÊTRE NÉCESSAIRE DE RETIRER R5 ET R7.
REMARQUE : LA RÉSISTANCE DE 0 OHM R9 DOIT ÊTRE RETIRÉE POUR PERMETTRE UNE RÉCEPTION CONTINUE. R9 PEUT ÊTRE RESOUDÉ À SA PLACE POUR DÉSACTIVER LE RÉCEPTEUR PENDANT LA TRANSMISSION DE DONNÉES.
