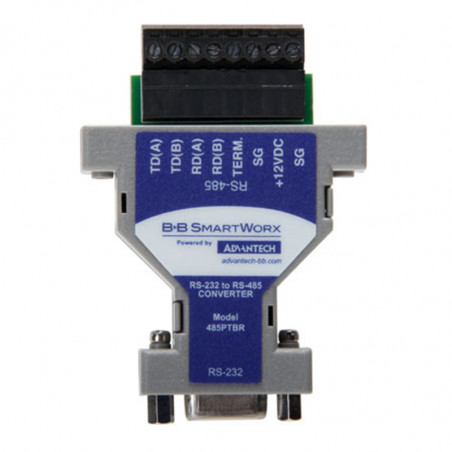

Konverteris RS232-RS422/RS485- 485PTBR
Konverteris RS232-RS422/RS485- 485PTBR

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: B&B Electronics

Konverteris RS232-RS422/RS485- 485PTBR

485PTBR konvertuoja nesubalansuotus pilno dvipusio perdavimo RS-232 signalus į subalansuotus pilno dvipusio arba pusiau dvipusio perdavimo RS-485 signalus. RS-485 yra išplėstinė RS-422 standarto versija. Ji leidžia naudoti kelis valdiklius ir imtuvus dviejų laidų sistemoje. RS-232 prievadas turi DB-9 moteriškąją jungtį, palaikančią 2 (RD), 3 (TD) ir 5 (SG) kontaktus. 7 (RTS) ir 8 (CTS) kontaktai yra sujungti kartu. 6 (DSR), 1 (CD) ir 4 (DTR) kontaktai taip pat yra sujungti, bet nepraeina per keitiklį. RS-485 prievadas turi 8 padėčių kištukinę jungtį.

Data



485PTBR gali perduoti duomenis nuo 300 baudų iki 115,2 KBd greičiu. Norint pakeisti 485PTBR datos greitį, reikia pakeisti rezistorių, o kai kuriais atvejais ir kondensatorių. Rezistoriaus ir kondensatoriaus parametrus galima nustatyti 1 lentelėje radus norimą datos greitį. Išimkite R3 ir C7 iš spausdintinės plokštės. Įdėkite naujus komponentus į R2 ir C6 pozicijas. Rezistoriaus ir kondensatoriaus vietos parodytos 1 ir 2 paveiksluose.


Poslinkio rezistoriai


Taip pat galite pakeisti poslinkio rezistorius R5 ir R7. 485PTBR įrenginyje yra standartiniai 4,7K poslinkio rezistoriai. Norėdami pakeisti poslinkio rezistorių parametrus, nuimkite R5 ir R7 ir pakeiskite juos rezistoriais su skirtingais parametrais R4 ir R6 vietose. Rezistorių vietos parodytos 1 ir 2 paveiksluose.


Degantys rezistoriai


485PTBR įrenginyje apkrovos rezistorius yra R8 padėtyje. Apkrovos rezistorių galima įdėti į R8 padėtį, o trumpiklį prijungti prie RD(B). Rekomenduojama apkrovos rezistoriaus varža yra nuo 100 iki 120 omų. Apkrovos rezistorių vieta parodyta 2 paveiksle.


Nuolatinio priėmimo įjungimas


Standartinėje 485PTBR konfigūracijoje imtuvas perdavimo metu yra išjungtas. 485PTBR galima sukonfigūruoti taip, kad būtų įjungtas nuolatinis priėmimas. Pašalinus R9, imtuvas veikia nuolatinio priėmimo (keturių laidų) režimu. Kai R9 yra grandinės dalis, 485PTBR veikia pusiau dupleksiniu (dviejų laidų) režimu. Trumpiklių vietos parodytos 1 paveiksle.


Duomenų linijos poliškumas


Abiejų RS-485 linijų poliškumas turi būti teisingas. Kai duomenys neperduodami, RS-232 linija turi būti neigiama, o RS-485 „A“ kontaktas turi būti neigiamas „B“ kontakto atžvilgiu. Jei montuojama įranga naudoja „+“ ir „-“ žymėjimo schemą, daugeliu atvejų „A“ linija bus prijungta prie „-“, o „B“ linija – prie „+“.

ATITIKIMO DEKLARACIJA
Gamintojo pavadinimas: B[&]B Electronics Manufacturing Company
Gamintojo adresas: P.O. 1040 pašto dėžutė
707 Dayton Road
Otava, IL 61350 JAV
Modelio numeris: 485PTBR
Aprašymas: RS-232 į RS-485 keitiklis
Tipas: Lengvosios pramonės ITE įranga
Taikomos Tarybos direktyvos: 89/336/EEB
Standartai: EN 55022
EN 61000-6-1
EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

1 lentelė
KEIČIAMI KOMPONENTAI PERDAVIMO GREIČIO LAUKIMO LAIKUI KEISTI
Perdavimo greitis Laikas (ms) Rezistorius (R3) (omai) Kondensatorius (C7) (mF)
300 33,3 330 tūkst. 0,1
600 16,6 160 tūkst. 0,1
1200 8,33 820 tūkst. 0,01
2400 4,16 430 tūkst. 0,01
4800 2,08 200 tūkst. 0,01
9600 1,04 100 tūkst. 0,01
19200 0,52 56 tūkst. 0,01
38400 0,26 27 tūkst. 0,01
57600 0,176 16 tūkst. 0,01
115200 0,0868 8,2 tūkst. px 0,01
RS-232 į RS-485 keitiklis

1 pav.. PC plokštės išdėstymas – apačia


2 pav. PC plokštės išdėstymas – apačia
DB9S LIZDO JUNGTIS MODELIS 485PTBR KIŠTUKINĖ JUNGTIS
SU TERMINALU BLOKAS

* KITAM NEI 9600 BADGE PERRAŠO GREITIMUI TURĖTŲ BŪTI NAUDOJAMI R2 IR C6. GALI REIKĖTI PAŠALINTI R3 IR C7. VERČIŲ POKYČIUS ŽR. 1 LENTELĘ.
** PAPILDOMAS APKROVOS REZISTORIUS R8. RD(B) IR APKROVĄ GALIMA SUJUNGTI TRUMPINTUVU, KAD AKTYVINĖ APKROVA BŪTŲ ĮJUNGTA.
*** REZISTORIAI R4 IR R6 LEIDŽIA KEISTI POLIŠKUMĄ IŠJUNGTOJE BŪSENOJE. GALI REIKĖTI PAŠALINTI R5 IR R7.
PASTABA: KAD ĮJUNGTUMĖTE NUOLATINĮ PRIĖMIMĄ, 0 OMŲ REZISTORIŲ R9 REIKIA PAŠALINTI. R9 GALIMA IŠLITUOTI JO VIETOJE, KAD IŠJUNGTUMĖTE IMTUVĄ DUOMENŲ PERDAVIMO METU.
