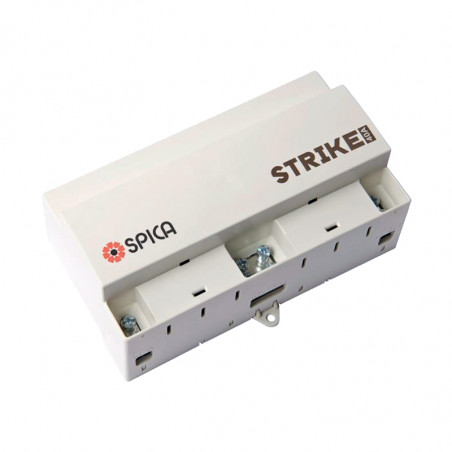

"Spica" anti-oro filtrai

Filtry przeciwzakłóceniowe SPICA

Filtry przeciwzakłóceniowe dedykowane do ochrony inteligentnych liczników energii AMI

Obecna Dyrektywa Unii Europejskiej nakłada na państwa członkowskie obowiązek wymiany liczników na nowe elektroniczne liczniki energii elektrycznej AMI umożliwiające komunikację  dostawcy energii z licznikiem oraz zdalny odczyt zużytej energii. Niestety komunikacja ta w wielu przypadkach jest utrudniona ze względu na powszechnie występujące w sieci zakłócenia. W celu wyeliminowania tego problemu stosuję się filtry przeciwzakłóceniowe typu PLC dedykowane do liczników energii AMI (Smart Metering). Tłumią one zakłócenia w zakresie częstotliwości 35kHz-95kHz dzięki czemu komunikacja PLC może być realizowana w bardziej niezawodny sposób. Oferowane  filtry są dostępne w zakresie prądów 25 Amp, 40 Amp, 63 Amp zarówno do sieci jedno i trójfazowych. Wszystkie filtry zapewniają tłumienie zakłóceń w paśmie częstotliwości zwanym pasmem Cenelec-A.

Główne cechy:
  • filtr PLC tłumiący w zakresie 35kHZ- 95kHz
  • tłumienie od 20dB do 70dB
  • do jedno i trójfazowych układów
  • łatwy montaż na szynie DIN
  • możliwość wykonania wersji na zamówienie
Typowe zastosowania:
  • liczniki energii
  • nisko częstotliwościowe zakłócenia pochodzące z instalacji solarnych i wiatrowych
Dane techniczne:
Napięcie pracy:  220-240VAC 50Hz/60Hz
Prąd znamionowy:  25A 40A 63A
Straty mocy:  <2,1W <2,0W <3,8W
Napięcie izolacji: 2,5kV
Stopień ochrony: IP30
Zakres temp pracy:  -25 do 50OC
Przeciążenia:  1,6x prąd znamionowy przez 2h

TypOpisWymiar
[A]
WagaPrzyłączaObudowa

S3466285

Strike 25A / 25dB 157.5 mm 0.7 kg 6mm²  - 35mm² 1

S3466252

Strike 40A / 25dB 157.5 mm 1.3 kg 6mm²  - 35mm² 1

S3467004

Strike 25A / 40dB 157.5 mm 0.7 kg 6mm²  - 35mm² 1

S3466735

Strike 40A / 40dB 157.5 mm 1.3 kg 6mm²  - 35mm² 1

S3466634

Strike 40A / 70dB 157.5 mm 1.3 kg 6mm²  - 35mm² 1

S3467028

Strike 63A / 25dB 200 mm 3.3 kg 6mm²  - 35mm² 2

S3467029

Strike 63A / 40dB 200 mm 3.3 kg 6mm²  - 35mm² 2

S3467030

Strike 63A / 70dB 200 mm 3.3 kg 6mm²  - 35mm² 2

Wymiary [mm]


Charakterystyki – tłumienie


Sposób podłączenia
