Fabricante: Orka

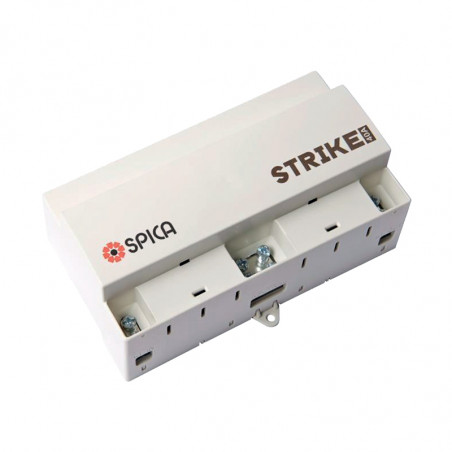

Filtros antirroenos de spica

Filtros de interferencia SPICA

Filtros de interferencia dedicados a la protección de los contadores de energía inteligentes AMI

La Directiva actual de la Unión Europea exige a los estados miembros sustituir los contadores por nuevos contadores de electricidad electrónicos AMI que permitan la comunicación entre el proveedor de energía y el contador, así como la lectura remota de la energía consumida. Desafortunadamente, esta comunicación suele ser difícil debido a las interferencias comunes en la red eléctrica. Para eliminar este problema, se utilizan filtros de interferencia PLC, específicos para contadores de energía AMI (contador inteligente). Estos filtros suprimen las interferencias en el rango de frecuencia de 35 kHz a 95 kHz, lo que permite una comunicación PLC más fiable. Los filtros ofrecidos están disponibles en el rango de corriente de 25, 40 y 63 amperios para redes monofásicas y trifásicas. Todos los filtros proporcionan supresión de interferencias en la banda de frecuencias Cenelec-A.

Características principales:
  • Filtro PLC con atenuación en el rango de 35 kHz a 95 kHz
  • Atenuación de 20 dB a 70 dB
  • Para sistemas monofásicos y trifásicos
  • Fácil montaje en carril DIN
  • Versiones personalizadas disponibles
Aplicaciones típicas:
  • Contadores de energía
  • Interferencias de baja frecuencia de instalaciones solares y eólicas
Datos técnicos:
Rango de temperatura de funcionamiento: -25 °C a 50 °C Sobrecargas: colspan="3">1,6 veces la corriente nominal durante 2 horas
Voltaje de funcionamiento: 220-240 V CA 50 Hz/60 Hz
Corriente nominal: 25 A 40 A 63 A
Pérdidas de potencia: <2,1 W <2,0 W <3,8 W
Tensión de aislamiento: 2,5 kV

S3467029

200 mm
Tipo Descripción Dimensiones [A] Peso Conexiones Carcasa

S3466285

 Irrupción 25 A / 25 dB 157,5 mm 0,7 kg 6 mm² - 35 mm² 1

S3466252

 Descarga 40 A / 25 dB 157,5 mm 1,3 kg 6 mm² - 35 mm² 1

S3467004

 Descarga 25 A / 40 dB 157,5 mm 0,7 kg 6 mm² - 35 mm² 1

S3466735

 Descarga 40 A / 40 dB 157,5 mm 1,3 kg Descarga 63 A / 25 dB 200 mm 3,3 kg 6 mm² - 35 mm² 2
Descarga 63 A / 40 dB 200 mm 3,3 kg 2

S3467030

 Irrupción 63 A / 70 dB 3,3 kg 6 mm² - 35 mm² 2

Dimensiones [mm]


Características - atenuación


Método de conexión
