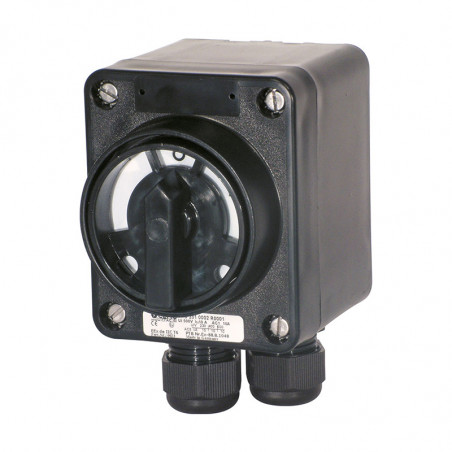

Bezpečnostní bezpečnostní spínač 10 A
Bezpečnostní bezpečnostní spínač 10 A
Bezpečnostní bezpečnostní spínač 10 A

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní bezpečnostní spínač 10 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát ES o typové zkoušce
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3
Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
Průchodky

Hmotnost
Materiál pouzdra
Barva pouzdra
Pomocný kontakt
Blokování		 II 2G Ex ed IIC T6 / II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C až +40°C1)
max. až 500 V
max. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Hlavní kontakt: 2 x 1,5-2,5 mm2
Pomocný kontakt: 2 x 0,5-2,5 mm2
IP66
I
M20 (d = 5-13 mm) viz podrobnosti objednávky
M25 (d = 8-17 mm) viz podrobnosti objednávky
0,55 kg
Polyamid odolný proti nárazu
černý
1 x Zpoždění sepnutí; Preventivní vypnutí
lze zaaretovat v poloze „VYPNUTO“
třemi komerčně dostupnými zámky.

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové průchodky Číslo produktu
Bezpečnostní spínač 3pólový 2 x M25 / 1 x M20 GHG 261 0005 R0009
Bezpečnostní spínač 3pólový 2 x M20 GHG 261 0005 R0005
3pólový nouzový vypínač 2 x M25 / 1 x M20 GHG 261 0005 R0010

Na vyžádání k dispozici zákaznická verze, k dispozici jsou pomocné kontakty Ex ia.

Rozměry [mm]

Příslušenství

Montážní deska pro 3pólový bezpečnostní spínač v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu.
Velikost 1 Montáž na zeď Šroubování GHG 610 1953 R0101
Velikost 1 Montáž na držák Šroubování GHG 610 1953 R0102
Velikost 1 Montáž příhradového nosníku Šroubování GHG 610 1953 R0103
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu
Držák štítků se štítkem (pro popis) pro montážní desky velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Instalační sada pro 1” trubky (Ø 27-30 mm) pro držák štítků pro montáž na trubku 10 GHG 610 1953 R0020
Příslušenství k montážní desce
Typ Použití Počet kusů v balení Číslo produktu
Velikost 1 pro montážní desky o velikosti 1 1 Skleníkový plyn 610 1955 R0101
