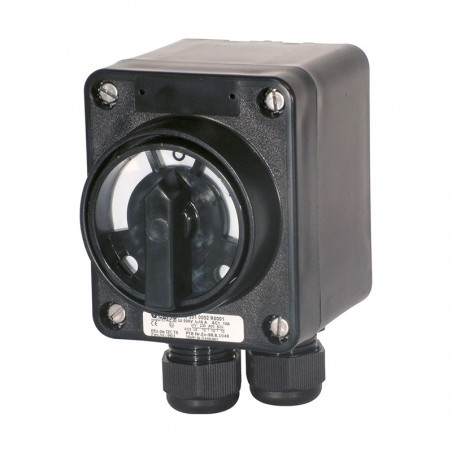

Interrupteur de sécurité pour la sécurité 10 A
Interrupteur de sécurité pour la sécurité 10 A
Interrupteur de sécurité pour la sécurité 10 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Interrupteur de sécurité pour la sécurité 10 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation selon la norme
EN 60947-3
Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes

Poids
Matériau du boîtier
Couleur du boîtier
Contact auxiliaire
Blocage		 II 2G Ex ed IIC T6 / II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C à +40°C1)
max. jusqu'à 500 V
max. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Contact principal : 2 x 1,5-2,5 mm²
Contact auxiliaire : 2 x 0,5-2,5 mm²
IP66
I
M20 (d = 5-13 mm) voir les détails de commande
M25 (d = 8-17 mm) voir les détails de commande
0,55 kg
Polyamide résistant aux chocs
Noir
1 x Sans délai de fermeture ; Arrêt préventif
peut être verrouillé en position « ARRÊT »
à l'aide de trois verrous disponibles dans le commerce.

1) Autres plages de températures ambiantes disponibles sur demande.

Informations de commande

Version Presse-étoupes Référence produit
Interrupteur de sécurité tripolaire 2 x M25 / 1 x M20 GHG 261 0005 R0009
Interrupteur de sécurité tripolaire 2 x M20 GHG 261 0005 R0005
Interrupteur d'arrêt d'urgence tripolaire 2 x M25 / 1 x M20 GHG 261 0005 R0010

Version personnalisée disponible sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

colspan="2">Porte-étiquette avec étiquette (pour écrire) pour plaques de montage de tailles 1, 2, 2A et 3
Plaque de montage pour interrupteur de sécurité antidéflagrant tripolaire
Type Application Méthode de montage N° de produit
Taille 1 Fixation murale À visser GHG 610 1953 R0101
Taille 1 Fixation sur support À visser GHG 610 1953 R0102
Accessoires pour plaque de montage
Type Pièces par paquet Référence produit
10 GHG 610 1953 R0057
1 GHG 610 1955 R0101
