Hersteller: Eaton / CEAG

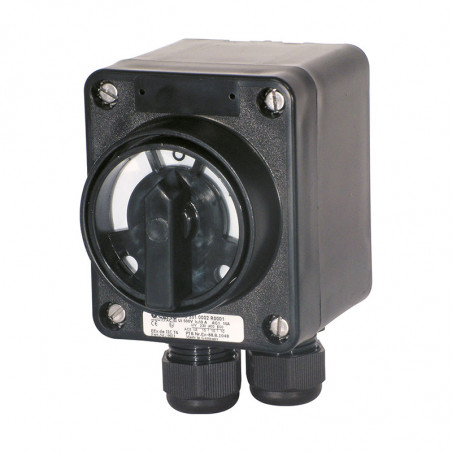

Sicherheitssicherer Sicherheitsschalter 10 a

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx
Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen
AC-3 und Isolation gemäß Norm
EN 60947-3
Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungen

Gewicht
Gehäusematerial
Gehäusefarbe
Hilfskontakt
Sperre		 II 2G Ex ed IIC T6 / II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C bis +40°C1)
max. bis zu 500 V
max. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Hauptkontakt: 2 x 1,5–2,5 mm²>
Hilfskontakt: 2 x 0,5–2,5 mm²>
IP66
I
M20 (d = 5–13 mm) siehe Bestelldetails
M25 (d = 8–17 mm) siehe Bestelldetails
0,55 kg
Schlagfestes Polyamid
schwarz
1 x Schließer mit Schließverzögerung; Vorzeitige Abschaltung
kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Schlössern.

1) Weitere Umgebungstemperaturbereiche auf Anfrage erhältlich.

Bestellinformationen

Version Kabelverschraubungen Produktnr.
Sicherheitsschalter 3-polig 2 x M25 / 1 x M20 GHG 261 0005 R0009
Sicherheitsschalter 3-polig 2 x M20 GHG 261 0005 R0005
3-poliger Not-Aus-Schalter 2 x M25 / 1 x M20 GHG 261 0005 R0010

Kundenspezifische Ausführung auf Anfrage erhältlich, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]

Zubehör

Montageplatte für 3-poligen explosionsgeschützten Sicherheitsschalter
Typ Anwendung Montagemethode Produktnr.
Größe 1 Wandmontage Schraubmontage GHG 610 1953 R0101
Größe 1 Halterungsmontage Schraubmontage GHG 610 1953 R0102
Traversenmontage Verschraubung GHG 610 1953 R0103
Zubehör für Montageplatten
Typ Stück pro Packung Produktnr.
Etikettenhalter mit Beschriftungsfeld für Montageplatten der Größen 1, 2, 2A und 3 10 GHG 610 1953 R0057
Montagesatz für 1"-Rohre (Ø 27–30 mm) für Etikettenhalter zur Rohrmontage 10 GHG 610 1953 R0020
Zubehör für Montageplatten
Typ Anwendung Stück pro Packung Produktnummer
Größe 1 für Montageplatten Größe 1 1 GHG 610 1955 R0101
