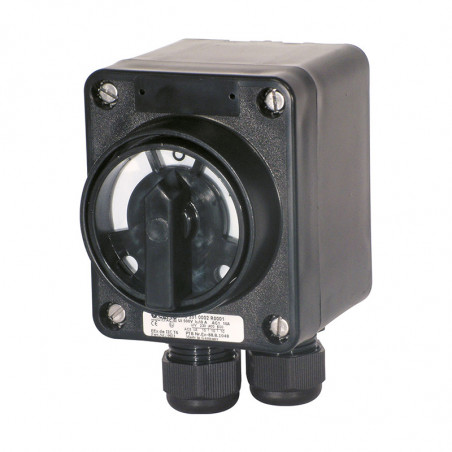

Saugos atsparus saugos jungiklis 10 a
Saugos atsparus saugos jungiklis 10 a
Saugos atsparus saugos jungiklis 10 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Saugos atsparus saugos jungiklis 10 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)
EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx
Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia
AC-3 ir izoliacija pagal standartą
EN 60947-3
Jungiamieji gnybtai

Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liandarikliai

Svoris
Korpuso medžiaga
Korpuso spalva
Pagalbinis kontaktas
Blokavimas		 II 2G Ex ed IIC T6 / II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
Nuo -20°C iki +40°C1)
maks. iki 500 V
maks. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Pagrindinis kontaktas: 2 x 1,5–2,5 mm2
Pagalbinis kontaktas: 2 x 0,5–2,5 mm2
IP66
I
M20 (d = 5–13 mm) žr. užsakymo informaciją
M25 (d = 8–17 mm) žr. užsakymo informaciją
0,55 kg
Smūgiams atsparus poliamidas
juodas
1 x NO su uždelsimu; Prevencinį išjungimą
galima užfiksuoti „IŠJUNGTA“ padėtyje
trimis komerciškai prieinamais užraktais.

1) Kiti aplinkos temperatūros diapazonai galimi pagal pageidavimą.

Užsakymo informacija

Versija Kabelių riebokšliai Produkto Nr.
Sauginis jungiklis, 3 polių 2 x M25 / 1 x M20 GHG 261 0005 R0009
Sauginis jungiklis, 3 polių 2 x M20 GHG 261 0005 R0005
3 polių avarinio stabdymo jungiklis 2 x M25 / 1 x M20 GHG 261 0005 R0010

Individuali versija galima pagal pageidavimą, galimi Ex ia pagalbiniai kontaktai.

Matmenys [mm]

Priedai

3 polių sprogimui atsparaus saugos jungiklio tvirtinimo plokštė
Tipas Taikymo paskirtis Tvirtinimo būdas Produkto Nr.
1 dydis Tvirtinimas prie sienos Įsukamas GHG 610 1953 R0101
1 dydis Tvirtinimas prie laikiklio Įsukamas GHG 610 1953 R0102
Dydis 1 Santarvės tvirtinimas Varžtas GHG 610 1953 R0103
Tvirtinimo plokštės priedai
Tipas Vienetų skaičius pakuotėje Produkto Nr.
Etiketės laikiklis su etikete (rašymui) 1, 2, 2A ir 3 dydžių tvirtinimo plokštėms 10 GHG 610 1953 R0057
1 colio vamzdžių (Ø 27–30 mm) montavimo rinkinys etiketės laikikliui vamzdžių montavimui 10 GHG 610 1953 R0020
Tvirtinimo plokščių priedai
Tipas Taikymas Vienetų skaičius pakuotėje Produkto numeris
1 dydis tvirtinimo plokščių dydžiui 1 1 ŠESD 610 1955 R0101
