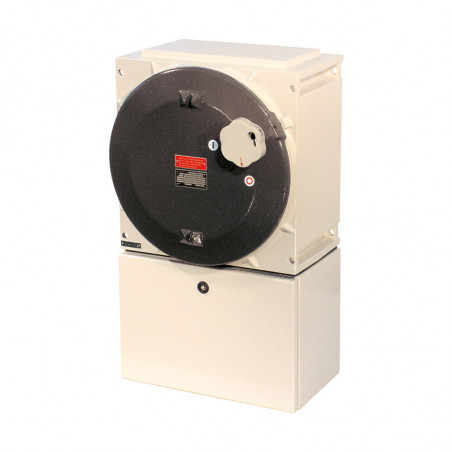

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní bezpečnostní spínač 400 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx

Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
Průchodky/Otvory v pouzdře


Hmotnost
Materiál Pouzdro

Barva pouzdra

Pomocný kontakt

Uzamčení		 Ex II 2G Ex de IIC T6, T5 nebo T41) / Ex II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 nebo T4
Ex tD A21 IP66 T80°C, T95°C nebo T130°C
-20°C až +40°C2)
max. až 690 V
max. 400 A
50/60 Hz
Ue 230 V / Ie 400 A
Ue 400 V / Ie 400 A
Ue 500 V / Ie 400 A
Ue 690 V / Ie 400 A
do 400 V AC 500 A gL
do 400 V AC 500 A gL
do 500 V AC 500 A gL
Hlavní kontakt: 6 x 150 mm2/2 x 95 mm2
Pomocný kontakt: 2 x 4 mm2
IP54 (volitelné IP65)
I
M25 (d = 8-17 mm) viz podrobnosti objednávky
M63 (d = 27-48 mm) viz podrobnosti objednávky
volitelné: kovová příruba se 2 závitovými vstupy
cca 64,5 kg
hliník, práškově lakovaný polyester
rozvaděč z oceli, práškově lakovaný
pouzdro: šedé (RAL 7032)
kryt: tmavě šedé (RAL 7022)
1 x zpoždění sepnutí NO; předčasné vypnutí
1 x předčasné sepnutí NC; Zpožděné vypnutí
lze zaaretovat v poloze "VYPNUTO"
třemi běžně dostupnými zámky.

1) K dispozici také pro IIB.
2) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Verze Kabelové vstupy Číslo produktu
3-pólový bezpečnostní spínač 400 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC)
3-pólový 4 x M63 / 1 x M25 EXKO 731713 U0001
3-pólový nouzový vypínač 4 x M63 / 1 x M25 EXKO 731723 U0001

Na míru Verze k dispozici na vyžádání, pomocné kontakty Ex ia k dispozici.

Rozměry [mm]
