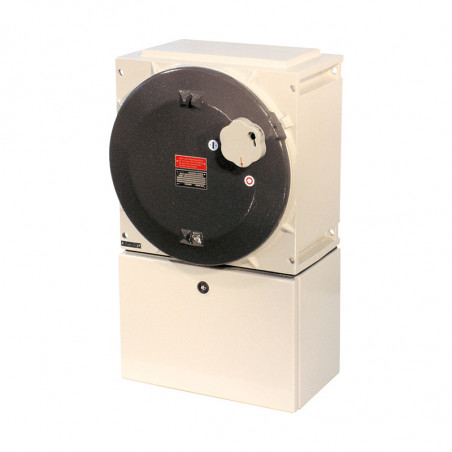

Interrupteur de sécurité résistant à la sécurité 400 A
Interrupteur de sécurité résistant à la sécurité 400 A
Interrupteur de sécurité résistant à la sécurité 400 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Interrupteur de sécurité résistant à la sécurité 400 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx

Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation selon la norme
EN 60947-3

Fusible de secours


Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes/Ouvertures du boîtier


Poids
Matériau du boîtier

Couleur du boîtier

Contact auxiliaire />
Verrouillage		 Ex II 2G Ex de IIC T6, T5 ou T41) / Ex II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 ou T4
Ex tD A21 IP66 T80°C, T95°C ou T130°C
-20°C à +40°C2)
max. jusqu'à 690 V
max. 400 A
50/60 Hz
Ue 230 V / Ie 400 A
Ue 400 V / Ie 400 A
Ue 500 V / Ie 400 A
Ue 690 V / Ie 400 A
Jusqu'à 400 V CA 500 A gL
Jusqu'à 400 V CA 500 A gL
Jusqu'à 500 V CA 500 A gL
Contact principal : 6 x 150 mm² / 2 x 95 mm²>
Contact auxiliaire : 2 x 4 mm²>
IP54 (IP65 en option)
IM25 (d = 8-17 mm) Voir les détails des commandes
M63 (d = 27-48 mm) voir les détails de la commande
Option : bride métallique avec 2 entrées filetées
Environ 64,5 kg
Aluminium, polyester thermolaqué
Tableau en acier thermolaqué
Boîtier : gris (RAL 7032)
Couvercle : gris foncé (RAL 7022)
1 x NO temporisation à l'ouverture ; ouverture anticipée
1 x NC ouverture anticipée ; Arrêt différé
peut être verrouillé en position « ARRÊT »
à l'aide de trois verrous disponibles dans le commerce.

1) Également disponible pour IIB.
2) D'autres plages de températures ambiantes sont disponibles sur demande.

Version Entrées de câbles Référence produit
Interrupteur de sécurité tripolaire 400 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
Tripolaire 4 x M63 / 1 x M25 EXKO 731713 U0001
Arrêt d'urgence tripolaire 4 x M63 / 1 x M25 EXKO 731723 U0001

Version personnalisée disponible sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]
