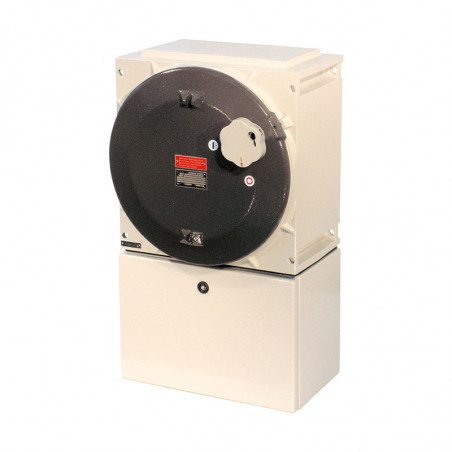

Sicherheitssicherer Sicherheitsschalter 400 A
Sicherheitssicherer Sicherheitsschalter 400 A
Sicherheitssicherer Sicherheitsschalter 400 A

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Eaton / CEAG

Sicherheitssicherer Sicherheitsschalter 400 A

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx

Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen
AC-3 und Isolation gemäß Norm
EN 60947-3

Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungen/Gehäuseöffnungen


Gewicht
Gehäusematerial

Gehäusefarbe

Hilfskontakt />
Verriegelung		 Ex II 2G Ex de IIC T6, T5 oder T41) / Ex II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 oder T4
Ex tD A21 IP66 T80°C, T95°C oder T130°C
-20°C bis +40°C2)
max. bis zu 690 V
max. 400 A
50/60 Hz
Ue 230 V / Ie 400 A
Ue 400 V / Ie 400 A
Ue 500 V / Ie 400 A
Ue 690 V / Ie 400 A
bis zu 400 V AC 500 A gL
bis zu 400 V AC 500 A gL
bis zu 500 V AC 500 A gL
Hauptkontakt: 6 x 150 mm² / 2 x 95 mm²>
Hilfskontakt: 2 x 4 mm²>
IP54 (IP65 optional)
I
M25 (d = 8–17 mm) Details zu Bestellungen anzeigen
M63 (d = 27-48 mm) siehe Bestelldetails
Option: Metallflansch mit 2 Gewindeeinlässen
ca. 64,5 kg
Aluminium, pulverbeschichtetes Polyester
Schalttafel aus Stahl, pulverbeschichtet
Gehäuse: Grau (RAL 7032)
Abdeckung: Dunkelgrau (RAL 7022)
1 x NO Schließverzögerung; vorzeitige Öffnung
1 x NC Schließer; Verzögerte Abschaltung
kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Schlössern.

1) Auch für IIB erhältlich.
2) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Version Kabeleinführungen Produktnr.
3-poliger Sicherheitsschalter 400 A
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
3-polig 4 x M63 / 1 x M25 EXKO 731713 U0001
3-poliger Not-Aus 4 x M63 / 1 x M25 EXKO 731723 U0001

Kundenspezifische Ausführung auf Anfrage erhältlich, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]
