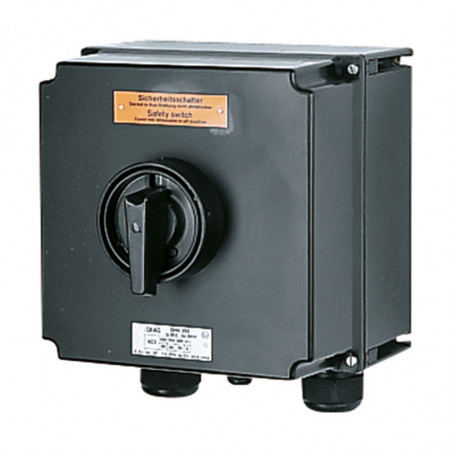

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní spínač pod explozemi 80 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída krytí
Otvory v průchodkách/pouzdře



Hmotnost

Materiál pouzdra
Barva pouzdra
Pomocný kontakt


Zamykání		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
BKI 07.0010
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C až +40°C1)
max. až 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
do 400 V AC 160 A gL
do 500 V AC 160 A gL
do 690 V AC 125 A gL
Hlavní kontakt: 2 x 4 mm2
Pomocný kontakt: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) viz podrobnosti objednávky
M32 (d = 12-21 mm) viz podrobnosti objednávky
M50 (d = 21-35 mm) viz podrobnosti objednávky
volba: kovová příruba se závitovým vstupem
3pólový: cca 6,5 ​​kg
6pólový: cca 9,0 kg
polyester vyztužený skelnými vlákny
černá
1 x NO zpožděný zapínací kontakt; vypínací kontakt s předstihem
1 x NC (pouze 6pólová verze) zpožděný zapínací kontakt; zpožděné vypnutí
lze zaaretovat v poloze "VYP"
třemi běžně dostupnými zámky.

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové vstupy Číslo produktu
3-pólový bezpečnostní spínač 80 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC)
3-pólový 2 x M50 / 1 x M25 GHG 264 0020 R0001
3-pólový nouzový vypínač 2 x M50 / 1 x M25 GHG 264 0020 R0002
6pólový bezpečnostní spínač 80 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC)
3pólový 4 x M50 / 1 x M25 GHG 264 0021 R0001
3pólový nouzový vypínač 4 x M50 / 1 x M25 GHG 264 0021 R0002

Na vyžádání k dispozici zákaznická verze, k dispozici jsou pomocné kontakty Ex ia.

Rozměry [mm]

Příslušenství

Montážní deska pro 3- a 6pólový 80A bezpečnostní spínač v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu
Velikost 3 2 x Držák výložníku Šroubování1) GHG 610 1953 R0110
Příslušenství k montážním deskám
Typ Počet kusů v balení Číslo produktu
Štítek pro držák štítků a montážní desky velikosti 4 a 5 10 GHG 610 1953 R0011
Instalační sada pro 1” trubky (Ø 27-30 mm) pro držák štítků pro montáž na trubku 10 GHG 610 1953 R0020

1) Dodržujte prosím montážní vzdálenosti
Výrobky se dodávají v sadách uvedených v tabulkách.
