Fabricant: Eaton / CEAG

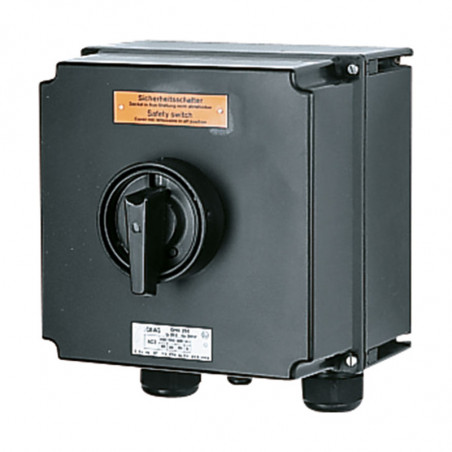

Interrupteur de sécurité sous l'explosion - Proof 80 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation selon la norme
EN 60947-3

Fusible de secours


Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Ouvertures presse-étoupe/boîtier



Poids

Matériau du boîtier
Couleur du boîtier
Contact auxiliaire />

Verrouillage		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
BKI 07.0010
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C à +40°C1)
max. jusqu'à 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Jusqu'à 400 V CA 160 A gL
Jusqu'à 500 V CA 160 A gL
Jusqu'à 690 V CA 125 A gL
Contact principal : 2 x 4 mm²
Contact auxiliaire : 2 x 0,5-2,5 mm²
IP66
I
M25 (d = 8-17 mm) voir les détails de commande
M32 (d = 12-21 mm) voir les détails Commande
M50 (d = 21-35 mm) voir détails de commande
Option : bride métallique avec entrée filetée
3 pôles : env. 6,5 kg
6 pôles : env. 9,0 kg
Polyester renforcé de fibres de verre
Noir
1 x NO (à fermeture retardée) ; à coupure retardée
1 x NF (version 6 pôles uniquement) (à fermeture retardée) ; coupure retardée
Verrouillable en position « ARRÊT »
avec trois verrous disponibles dans le commerce.

1) D'autres plages de températures ambiantes sont disponibles sur demande.

Informations de commande

Version Entrées de câble N° de produit
Interrupteur de sécurité tripolaire 80 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
Tripolaire 2 x M50 / 1 x M25 GHG 264 0020 R0001
Arrêt d'urgence tripolaire 2 x M50 / 1 x M25 GHG 264 0020 R0002
Tripolaire 4 x M50 / 1 x M25 GHG 264 0021 R0001
Arrêt d'urgence tripolaire 4 x M50 / 1 x M25 GHG 264 0021 R0002

Version personnalisée disponible sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

Plaque de montage pour interrupteur de sécurité antidéflagrant 80 A à 3 et 6 pôles
Type Application Méthode de montage N° de produit
Taille 3 2 x Support de flèche Vis1) GHG 610 1953 R0110
Accessoires pour plaque de montage
Type Pièces par paquet N° de produit
Étiquette pour porte-étiquette et plaques de montage, tailles 4 et 5 10 GHG 610 1953 R0011

1) Veuillez respecter les distances de montage. Les produits sont livrés par lots, comme indiqué dans les tableaux.
