Producător: Eaton / CEAG

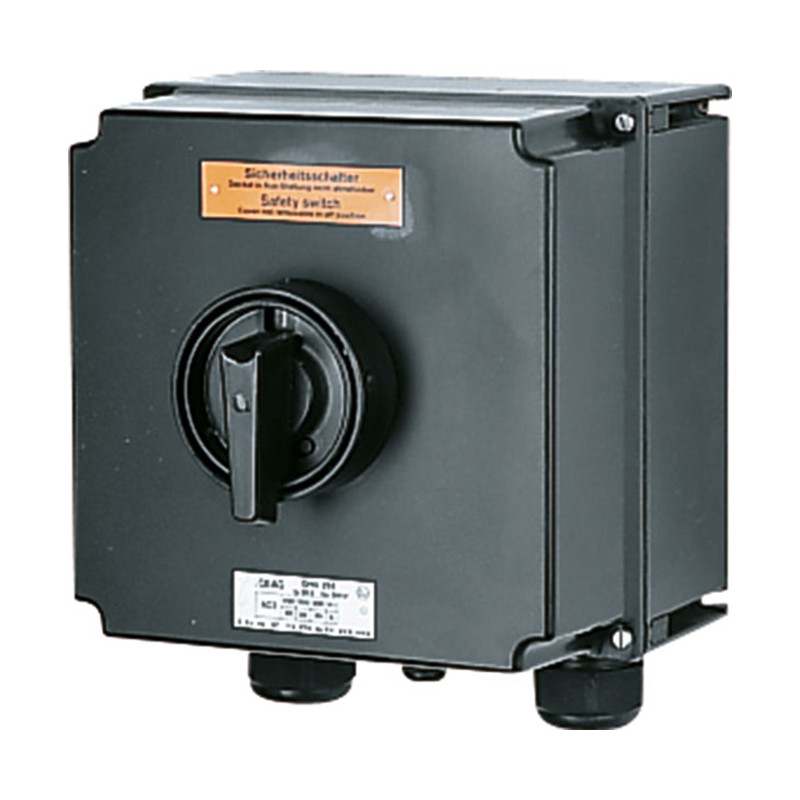

Comutatorul de siguranță sub explozie 80 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
AC-3 și izolație conform standardului
EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Deschideri presetupă/carcasă



Greutate

Material carcasă
Culoarea carcasei
Contact auxiliar


Blocare		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
BKI 07.0010
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C până la +40°C1)
max. până la 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
până la 400 V AC 160 A gL
până la 500 V AC 160 A gL
până la 690 V AC 125 A gL
Contact principal: 2 x 4 mm2
Contact auxiliar: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) vezi detalii comandă
M32 (d = 12-21 mm) vezi detalii comandă
M50 (d = 21-35 mm) vezi detalii comandă
opțiune: flanșă metalică cu intrare filetată
3 poli: aprox. 6,5 kg
6 poli: aprox. 9,0 kg
poliester armat cu fibră de sticlă
negru
1 x NO cu întârziere la închidere; rupere la deschidere
1 x NC (doar versiunea cu 6 poli) cu întârziere la închidere; Oprirea întârziată
poate fi blocată în poziția „OFF”
cu trei încuietori disponibile în comerț.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător de siguranță tripolar 80 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
tripolar 2 x M50 / 1 x M25 GHG 264 0020 R0001
Oprire de urgență tripolară 2 x M50 / 1 x M25 GHG 264 0020 R0002
Întrerupător de siguranță cu 6 poli 80 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
3 poli 4 x M50 / 1 x M25 GHG 264 0021 R0001
Oprire de urgență cu 3 poli 4 x M50 / 1 x M25 GHG 264 0021 R0002

Versiune personalizată disponibilă la cerere, contacte auxiliare Ex ia disponibile.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător de siguranță antiexplozie cu 3 și 6 poli de 80 A
Tip Aplicație Metodă de montare Cod produs
Mărime 3 2 x Suport braț Înșurubare1) GHG 610 1953 R0110
Accesorii pentru plăci de montare
Tip Bucăți per pachet Cod produs
Etichetă pentru suport de etichete și plăci de montare mărimea 4 și mărimea 5 10 GHG 610 1953 R0011
Kit de instalare pentru țevi de 1” (Ø 27-30 mm) pentru suport de etichetă pentru montarea pe țeavă 10 GHG 610 1953 R0020

1) Vă rugăm să respectați distanțele de montare
Produsele sunt livrate în seturi listate în tabele.
