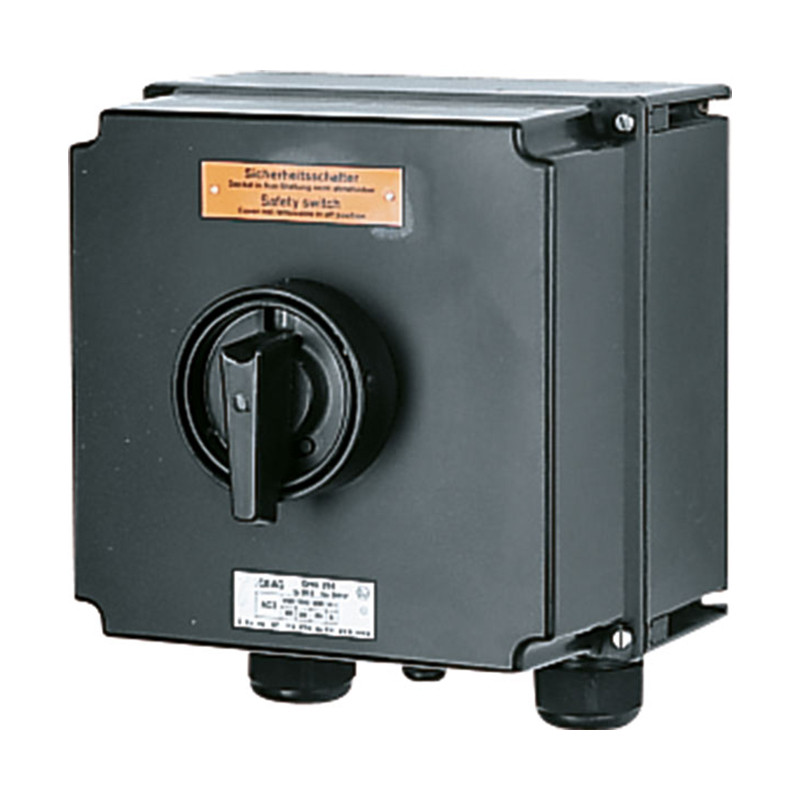

Robbanásbiztos kivitelű 80 A biztonsági kapcsoló
Robbanásbiztos kivitelű 80 A biztonsági kapcsoló
Robbanásbiztos kivitelű 80 A biztonsági kapcsoló
Robbanásbiztos kivitelű 80 A biztonsági kapcsoló
Robbanásbiztos kivitelű 80 A biztonsági kapcsoló

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

Robbanásbiztos kivitelű 80 A biztonsági kapcsoló

Műszaki adatok

Jelölés a 94/9/EK (ATEX) szerint
EK-típusvizsgálati tanúsítvány
IECEx megfelelőségi tanúsítvány
Jelölés az IECEx szerint
Megengedett környezeti hőmérséklet
Névleges feszültség
Névleges áram
Frekvencia
Névleges kapcsolási kapacitás
AC-3 és szigetelés az EN 60947-3 szabvány szerint

Tartóbiztosíték


Csatlakozó sorkapcsok

Védelmi fokozat az EN 60529 szerint
Védelmi osztály
Tömszelence/ház nyílásai



Súly

Ház anyaga
Ház színe
Segédérintkező


Záró		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1091
BKI 07.0010
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C és +40°C között1)
max. 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
akár 400 V AC 160 A gL
akár 500 V AC 160 A gL
akár 690 V AC 125 A gL
Főérintkező: 2 x 4 mm2
Segédérintkező: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) lásd a rendelési részleteket
M32 (d = 12-21 mm) lásd a részleteket rendelés
M50 (d = 21-35 mm) lásd a rendelési részleteket
opció: fém peremes menetes bemenettel
3 pólusú: kb. 6,5 kg
6 pólusú: kb. 9,0 kg
üvegszállal erősített poliészter
fekete
1 x NO bekapcsoló-késleltető; megszakító-vezető
1 x NC (csak 6 pólusú változat) bekapcsoló-vezető; késleltetett kikapcsolás
"KI" állásban rögzíthető
három kereskedelmi forgalomban kapható zárral.

1) Más környezeti hőmérsékleti tartományok kérésre elérhetők.

Rendelési információk

Verzió Kábelbemenetek Termékszám
3 pólusú biztonsági kapcsoló 80 A
2 segédérintkezős változat (1 x NO; 1 x NC)
3 pólusú 2 x M50 / 1 x M25 GHG 264 0020 R0001
3 pólusú vészleállító 2 x M50 / 1 x M25 GHG 264 0020 R0002
6 pólusú biztonsági kapcsoló 80 A
2 segédérintkezős változat (1 x NO; 1 x NC)
3 pólusú 4 x M50 / 1 x M25 GHG 264 0021 R0001
3 pólusú vészleállító 4 x M50 / 1 x M25 GHG 264 0021 R0002

Egyedi változat kérésre elérhető, Ex ia segédérintkezők is elérhetők.

Méretek [mm]

Tartozékok

Szerelőlap 3 és 6 pólusú 80 A-es robbanásbiztos biztonsági kapcsolóhoz
Típus Alkalmazás Rögzítési mód Termékszám
3-as méret 2 db rúdra szerelhető tartó Csavarozás1) GHG 610 1953 R0110
Szerelőlap tartozékok
Típus Darbszám csomagonként Termékszám
Címke a címketartóhoz és a 4-es és 5-ös méretű szerelőlapokhoz 10 GHG 610 1953 R0011
Telepítőkészlet 1”-os csövekhez (Ø 27-30 mm) címketartóhoz csőre szereléshez 10 GHG 610 1953 R0020

1) Kérjük, vegye figyelembe a szerelési távolságokat
A termékeket a táblázatokban felsorolt ​​készletekben szállítjuk.
