DC típus 2-es túlfeszültségvédő (C)DS50PVS-500
DC típus 2-es túlfeszültségvédő (C)DS50PVS-500

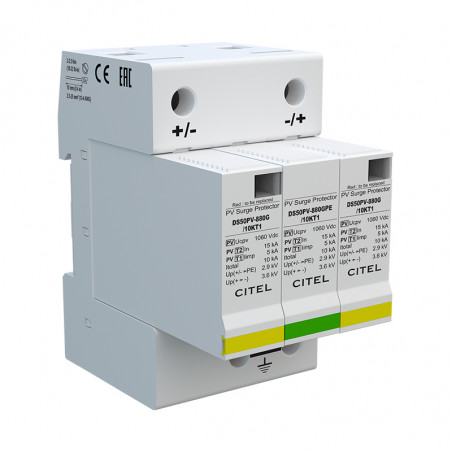

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

DC típus 2-es túlfeszültségvédő (C)DS50PVS-500

Opis

  • Ochrona przepięciowa typu 2 dla fotowoltaiki
  • Zdolność odprowadzania na biegun:
    In = 20kA
    I max = 40kA
  • Bez wpływu na pomiar izolacji
  • Moduł wymienny
  • Zdalna sygnalizacja w standardzie
  • Zgodne z normami IEC 61643-11, EN 61643-11, EN 50539-11 i UTE C 61-740-51


Dane techniczne

Opis DS50PVS-500
Napięcie znamionowe UOCSTC 500V DC
Sposób ochrony CM/DM(2)
Najwyższe napięcie trwałej  pracy UCPV 530V DC
Wytrzymałość zwarciowa ISCWPV 70A
Prąd upływu
Napięcie przy Ucpv		 IPE <1mA
Prąd następczy If brak
Zdolność gaszenia prądu następczego Ifi nieskończona
Czas zadziałania tA <25 ns
Znamionowy prąd wyładowczy
na biegun (8/20 µs)		 In 20kA
Maks. prąd wyładowczy (8/20 µs) Imax 40kA
Napięciowy poziom ochrony przy In Up <1,8kV
Napięciowy poziom ochrony przy 5kA Up <1,3kV


Urządzenia odłączające
Odłącznik termiczny wewnątrz


Właściwości mechaniczne
Wymiary montażowe 2 TE
Przekrój przewodu 2,5-25 (35 mm²)
Wskaźnik uszkodzeń mechaniczny, czerwony
Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny
Moc załączalna maks. 250V/0,5A (AC) - 30V/2A (DC)
Przekrój przewodu zdalnej sygnalizacji max. 1,5 mm2
Sposób montażu szyna montażowa TH35 mm
Zakres temperatur pracy -40 do +85°C
Stopień ochrony obudowy IP20
Materiał obudowy tworzywo termoplastyczne UL94-V0


Normy kontrolne
PN-EN 61643-11       Polska ogranicznik przepięć typu 2
EN 50539-11               Europa Low Voltage SPD - Test klasa II
UL1449 ed.3                USA Type 4, Type 2 Location  Pending
Numer artykułu 480111
Moduł zamienny 3501003


Wymiary i schemat


Ograniczniki przepięć DC typu 2 (C)DS50PVS-500 wymiary
Ograniczniki przepięć DC typu 2 (C)DS50PVS-500 schemat

V: Blok warystorów dużej mocy
Ft: Zabezpieczenie termiczne
t°: Termiczne urządzenie odłączające
C: Styk zdalnej sygnalizacji
MI: Sygnalizacja uszkodzenia
