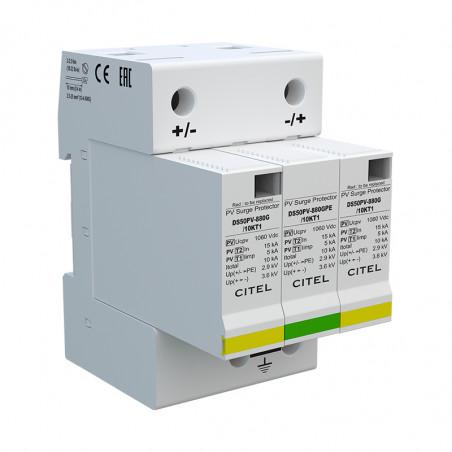

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: CITEL

DC 2 tipas (c) DS50Pvs-500 viršįtampių areštuotojai

2 tipo nuolatinės srovės viršįtampių ribotuvai (C)DS50PVS-500

• 2 tipo apsauga nuo viršįtampių fotovoltinėms sistemoms
• Iškrovimo galia vienam poliui: In = 20kA;
I max = 40kA
• Neturi įtakos izoliacijos matavimui
• Keičiamas modulis
• Standartinis nuotolinis signalizavimas
• Atitinka IEC 61643-11, EN 61643-11,
EN 50539-11 ir UTE C 61-740-51 standartus

Techniniai duomenys

Aprašymas DS50PVS-500
Nominali įtampa UOCSTC 500 V nuolatinė srovė
Apsaugos metodas CM/DM(2)
Aukščiausia nuolatinė darbinė įtampa UCPV 530 V nuolatinė srovė
Trumpojo jungimo atsparumas ISCWPV 70 A
Nuotekėjimo srovė
Įtampa esant Ucpv		 IPE <1mA
Lėtinė srovė If nėra
Lėtinės srovės gesinimo pajėgumas Ifi begalinis
Išjungimo laikas tA <25 ns
Nominali iškrovos srovė
vienam poliui (8/20 µs)		 In 20kA
Maksimali iškrovos srovė (8/20 µs) Imax 40kA
Įtampos apsaugos lygis esant In Up <1,8kV
Įtampos apsaugos lygis esant 5kA Up <1,3 kV

Atjungti įrenginius
Terminis atjungimas viduje

Mechaninės savybės
Tvirtinimo matmenys 2 TE
Laido skerspjūvis 2,5–25 (35 mm²)
Gedimų indikatorius Mechaninis, raudonas
Nuotolinis signalizavimas (NS) bepotencialis perjungimo kontaktas
Maksimali perjungimo galia 250 V / 0,5 A (kintamoji srovė) - 30 V / 2 A (nuolatinė srovė)
Nuotolinio signalizavimo laido skerspjūvis Maks. 1,5 mm2
Tvirtinimo būdas TH35 mm tvirtinimo bėgelis
Darbinės temperatūros diapazonas Nuo -40 iki +85 °C
Korpuso apsaugos klasė IP20
Korpuso medžiaga UL94-V0 termoplastas

Kontrolės standartai
PN-EN 61643-11 Lenkija 2 tipo viršįtampių ribotuvas
EN 50539-11 Europa Žemos įtampos SPD – II klasės bandymas
UL1449 ed.3 JAV 4 tipo, 2 tipo vieta laukiama
Prekės numeris 480111
Pakeitimo modulis 3501003

Matmenys ir schema

2 (C) tipo nuolatinės srovės viršįtampių ribotuvų DS50PVS-500 matmenys

2 tipo nuolatinės srovės viršįtampių ribotuvų (C)DS50PVS-500 schema

V: Didelės galios varistorių blokas
Ft: Šiluminė apsauga
t°: Šiluminio atjungimo įtaisas
C: Nuotolinio signalizavimo kontaktas
MI: Gedimų signalizavimas
