Gyártó: Eaton / CEAG

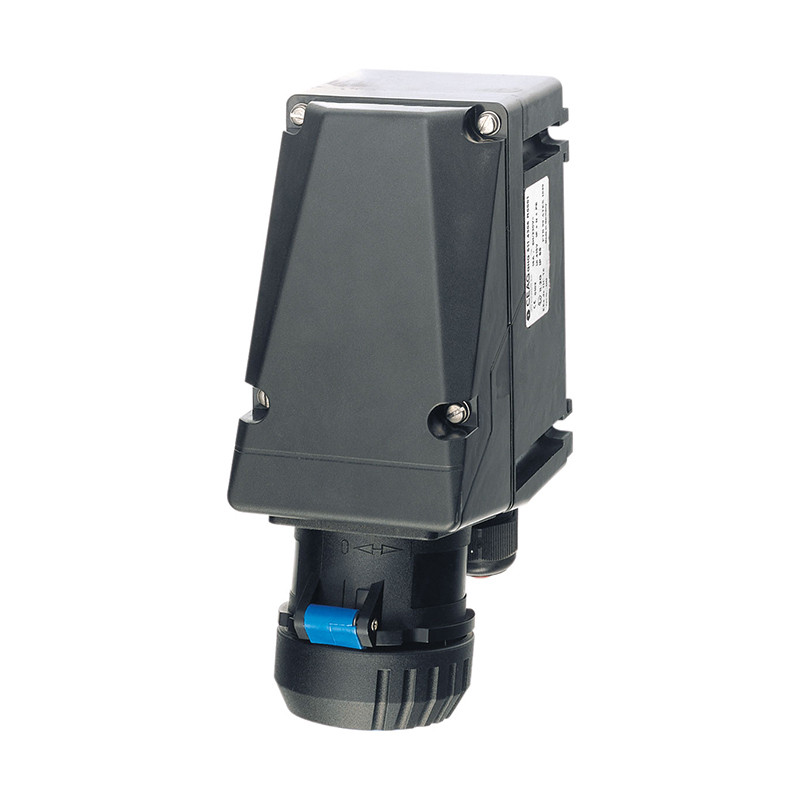

3/4/5-polusú, 16 A csatlakozók

3/4/5 pólusú csatlakozók 16 A-ig

16 A 3/4/5 pólusú 690 V-ig

Műszaki adatok
Kialakítás: dugók és aljzatok az IEC 60309-1/2 16 A szabvány szerint
Teszt tanúsítvány: PTB 99 ATEX 1040 U (karimás aljzat),
WE PTB 99 ATEX 1039 (fali aljzat, dugó és hordozható aljzat)
Megfelelőségi tanúsítvány: IECEx IECEx BKI 04.0002
Jelölés: az IECEx Ex ed [ia] IIC T6/T5, a 94/9/EK (ATEX) (Ex) II 2G Ex ed IIC T6 / (Ex) II szabvány szerint 2D Ex tD A21 IP66 T80 °C
Megengedett környezeti hőmérséklet: -20°C és +40°C között 1)
Névleges áram: 16 A
Frekvencia: akár 400 Hz
Névleges kapcsolási kapacitás: az EN 60947-3 szabvány szerint Ue 690 V / Ie 16 A
Rövidzárlati biztosítékok: hővédelem nélkül: 16 A hővédelemmel: 35 A gL (névleges áram 16 A)
Védelmi osztály: I
Védelmi fokozat: magas (az EN 60529 IP66 szabvány szerint)


Fali aljzat

  • Tömszelence: 1 x M25 Ø 8 – 17 mm, 1 x M25 becsavarható Ex műanyag dugó
    vagy 2 x M20 fém menet becsavarható Ex műanyag dugóval
  • Csatlakozók: 2 x 1-4 mm2
  • Ház anyaga: Üvegszállal erősített poliészter


Bővítmény

  • Tömszelencék Ø 8 – 19 mm (3 pólusú) /
    Ø 8 – 21 mm (4 pólusú) / 12 – 21 mm (5 pólusú)
  • Csatlakozók 1 x 1,0 – 2,5 mm2
  • Ház anyaga: poliamid


Mobil csatlakozóaljzat

  • Tömszelencék Ø 8 – 19 mm (3 pólusú) / Ø 8 – 21 mm (4 pólusú) /
    12 – 21 mm (5 pólusú)
  • Csatlakozók 2 x 1-4 mm2
  • Ház anyaga: poliamid


Karimás Aljzat

  • Csatlakozó sorkapcsok 2 x 1-4 mm2
  • Ház anyaga: poliamid
Más feszültségekhez való változatok kérésre elérhetők.
KU = 1 x M25 műanyag tömítőgyűrű Ø 8-17 mm-hez, 1 x M25 becsavarható műanyag Ex dugó
KH = 2 x M25 műanyag tömítőgyűrű Ø 8-17 mm-hez, segédérintkező, 1 NO
ME = 2 x M20 fémmenet becsavarható műanyag Ex dugóval
GE = 2 x M20 műanyag menet tömítőgyűrűk/dugók nélkül
GM = 2 x M20 fémmenet tömítőgyűrűk/dugók nélkül

1) Bővített hőmérséklet-tartomány kérésre


Méretek




Rendelés részletei

Tűk
száma
áram		 Feszültség h Típus Segédérintkező Kábelbemenetek Súly (kb.) Cikkszám
3/16 A 110-130 V

4		 Fali konnektor - M25 KU 1,2 kg GHG 511 4306 R0001
Fali aljzat - M20 GE 1,2 kg GHG 511 4306 R0002
Fali konnektor - M20 ME 1,3 kg GHG 511 4306 R3001
Fali aljzat - M20 GM 1,3 kg GHG 511 4306 R3003
Peremes aljzat - - - 0,4 kg GHG 511 8306 R0001
Hordozható aljzat - - 0,7 kg GHG 511 3306 R0001
Dugókiegészítő - - 0,35 kg GHG 511 7306 R0001
3/16 A 200-250 V

6		 Fali konnektor - KU 1,2 kg GHG 511 4306 R0001
Fali konnektor - GE 1,2 kg GHG 511 4306 R0002
Fali konnektor - ME 1,3 kg GHG 511 4306 R3001
Fali aljzat - GM 1,3 kg GHG 511 4306 R3003
Peremes aljzat - - 0,4 kg GHG 511 8306 R0001
Hordozható aljzat - - 0,7 kg GHG 511 3306 R0001
Dugókiegészítő - - 0,38 kg GHG 511 7306 R0001
4/16 A 200-250 V

9		 Fali aljzat - KU 1,4 kg GHG 511 4409 R0001
Fali konnektor - ME 1,5 kg GHG 511 4409 R3001
Fali konnektor - GM 1,6 kg GHG 511 4409 R3003
Peremes csatlakozóaljzat - - 1,0 kg GHG 511 8409 R0001
Hordozható csatlakozóaljzat - - - 0,9 kg ÜHG 511 3409 R0001
Dugók - - 0,38 kg ÜHG 511 7409 R0001
4/16 A 380-415 V

6		 Fali konnektor - KU 1,4 kg GHG 511 4406 R0001
Fali konnektor - - ME 1,5 kg GHG 511 4406 R3001
Fali konnektor - GM 1,6 kg GHG 511 4406 R3003
Fali konnektor IGEN KH 1,4 kg GHG 511 4406 R0501
Peremes csatlakozóaljzat - - 1,0 kg GHG 511 8406 R0001
Hordozható csatlakozóaljzat - - - 0,9 kg GHG 511 3406 R0001
Dugók - - 0,38 kg ÜHG 511 7406 R0001
4/16 A 480-500 V

7		 Fali konnektor - KU 1,4 kg GHG 511 4407 R0001
Fali konnektor - - ÉN 1,5 kg GHG 511 4407 R3001
Fali konnektor IGEN KH 1,4 kg GHG 511 4407 R0501
Peremes csatlakozó - - 1,0 kg GHG 511 8407 R0001
Hordozható konnektor - - 0,9 kg GHG 511 3407 R0001
Dugódugózsinór - - - 0,38 kg ÜHG 511 7407 R0001
4/16 A 600-690 V

5		 Fali konnektor - KU 1,4 kg 1,4 kg GHG 511 4405 R0001
Fali konnektor - ME 1,5 kg GHG 511 4405 R3001
Fali aljzat IGEN KH 1,4 kg GHG 511 4405 R3001
Peremes aljzat - - 1,0 kg GHG 511 8405 R0001
Hordozható aljzat - - 0,9 kg GHG 511 3405 R0001
Dugók - - 0,38 kg GHG 511 7405 R0001
5/16 A 200-250 V
380-415 V

6		 Fali konnektor - KU 1,4 kg GHG 511 4506 R0001
Fali konnektor - ME 1,5 kg GHG 511 4506 R3001
Fali aljzat - KH 1,4 kg GHG 511 4506 R0501
Fali konnektor IGEN GM 1,6 kg GHG 511 4506 R3003
Peremes csatlakozóaljzat - - 1,0 kg GHG 511 8506 R0001
Hordozható csatlakozóaljzat - - - 0,95 kg GHG 511 3506 R0001
Dugók - - 0,42 kg ÜHG 511 7506 R0001
