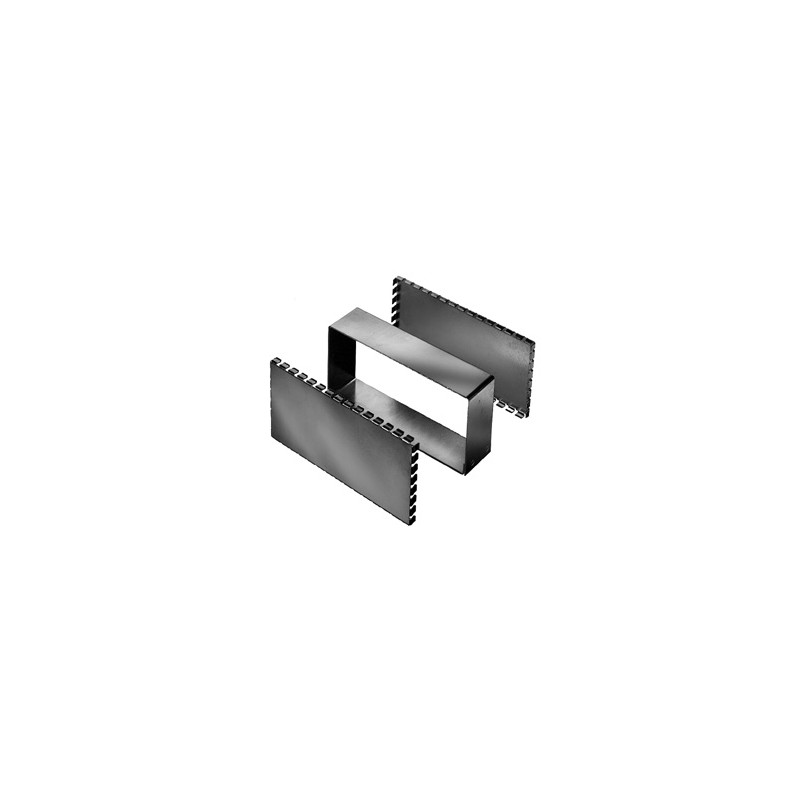

PCB elemek árnyékolása
PCB elemek árnyékolása

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FEUERHERDT

PCB elemek árnyékolása

Ekran z pinami do montażu na płytce PCB

  • Stal ocynkowana (0.6 mm)
  • Wymiar pinu: 2.5 x 1 mm

L (Długość)
[mm]		 B (Szerokość)
[mm]		 H (Wysokość)
[mm]		 P/N
25 25 15 9501
30 25 18 9502
40 28 20 9503
40 32 18 9504
60 40 20 9505
70 50 25 9506


Ekran z pinami do montażu na płytce PCB

  • Stal ocynkowana (0.9 mm)
  • Wymiar pinu: 2.3 x 1 mm

L (Długość)
[mm]		 B (Szerokość)
[mm]		 H (Wysokość)
[mm]		 P/N
20 20 10 9510
30 30 15 9511
50 25 15 9512
50 50 15 9513
75 50 25 9514
75 75 25 9515
100 50 25 9516
125 75 25 9517


Ekran z pinami do montażu na płytce PCB

  • Stal ocynkowana (0.9 mm)

L (Długość)
[mm]		 B (Szerokość)
[mm]		 H (Wysokość)
[mm]		 P/N
50 50 15 9520
75 50 25 9521
100 50 35 9522
160 100 50 9523


Ekran z pinami do montażu na płytce PCB

  • Stal ocynkowana (0.9 mm)

L (Długość)
[mm]		 B (Szerokość)
[mm]		 H (Wysokość)
[mm]		 Numer
50 50 15 9530
75 50 15 9531
100 50 25 9532
160 100 35 9533
220 100 50 9534


Ekrany PCB ze zdejmowaną pokrywą


Cechy

  • zdejmowana pokrywa
  • piny do montażu płytki PCB pokryte cienką warstwą cyny
  • opcjonalnie piny blokowane
  • opcjonalnie wewnętrzne ścianki
  • standardowe wymiary podane w tabeli, opcjonalnie dostępny inny wymiar wg wytycznych odbiorcy
  • Inny materiał i wykończenia – miedź, mosiądz, blacha cynowana, nikiel, blacha niklowana


Specyfikacja

Materiał: stal, BS EN 10130 DC01
Grubość podstawy: 0,914 mm
Grubość pokrywy: 0,559 mm
Rezystancja powierzchni: 20x10-6 Ohm
Przewodność: 5x104 S (mho)
Tolerancja ekranu: +/- 0,25 mm
Tolerancja pinów: +/- 0,10 mm
Rozmiar pinów: 1 x 2,25 mm


Model Wymiar według zarysu pinów
[mm]		 Wymiar całkowity zewnętrzny z pokrywą Liczba pinów Rozstaw pinów
[mm]
Długość
(A)		 Szerokość
(B)		 Wysokość
(C)
CBPL1 20 20 10 25x25x11 4 C/L
CBPL11 25 25 10 30x30x11 4 C/L
CBPL5 30 30 15 35x35x16 8 20
CBPL12 40 40 15 45x45x16 8 10,5
CBPL2 50 25 15 55x30x16 10 20
CBPL6 50 50 15 55x55x16 8 20
CBPL9 75 50 15 80x55x16 12 20
CBPL3 75 50 25 80x55x26 12 20
CBPL7 75 75 25 80x80x26 16 20
CBPL4 100 50 25 105x55x26 12 20
CBPL8 125 75 25 130x80x26 20 20
CBPL10 160 100 35 165x105x36 24 20


Ekrany PCB zamknięte


Specyfikacja

Materiał: stal cynowana, BS EN 1202
Grubość: 0,54 mm
Rezystancja powierzchni: 20x10-6 Ohm
Przewodność: 5x104 S (mho)
Tolerancja ekranu: +/- 0,25 mm
Tolerancja pinów: +/- 0,10 mm
Rozmiar pinów: 1 x 2,25 mm


Model Wymiar według zarysu pinów
[mm]		 Wymiar całkowity zewnętrzny z pokrywą Liczba pinów Rozstaw pinów
[mm]
Długość
(A)		 Szerokość
(B)		 Wysokość
(C)
CBMCPC1 20 20 15 21x21x16 4 C/L
CBMCPC2 25 25 15 26x26x16 8 10,5
CBMCPC3 30 25 20 31x26x21 8 10,5
CBMCPC4 30 30 15 31x31x16 8 10,5
CBMCPC5 40 30 15 41x31x16 10 10,5
CBMCPC6 40 35 20 41x36x21 12 10,5
CBMCPC7 40 40 15 41x41x16 8 20
CBMCPC8 50 50 15 51x51x16 8 20
CBMCPC9 60 40 20 61x41x21 10 20
CBMCPC10 70 50 25 71x51x26 10 20
CBMCPC11 75 75 25 76x76x26 12 20
CBMCPC12 100 50 25 101x51x26 12 20

UWAGA:
W ofercie dostępne jest wiele innych rozmiarów ekranów płytek PCB, możliwość również wykonania takiego ekranu wg specyfikacji klienta. W tym celu prosimy o kontakt z DACPOL Sp. z o.o.
