"Nagyon puha 7400 sorozatú EMC habtömítés"
"Nagyon puha 7400 sorozatú EMC habtömítés"

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: HOLLAND SHIELDING

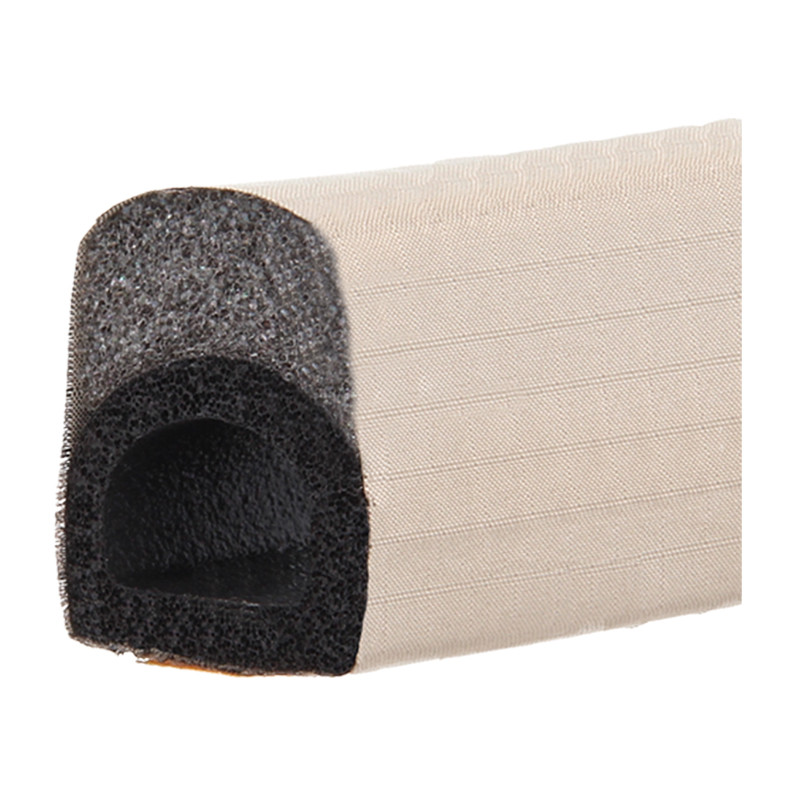

"Nagyon puha 7400 sorozatú EMC habtömítés"

Ajtók és panelek számára tervezve, ahol alacsony nyomóerőre van szükség.


A 7400-as sorozatú tömítés egy olyan tömítés, amely nagy csillapítóképességgel rendelkezik alacsony nyomóerők mellett. A tömítés poliuretán habból készül, amelynek maximális deformációja akár 80%.
A 7400-as sorozatú tömítést egy nagy vezetőképességű, fémezett, kopásálló szövet borítja.
uszczelka 7400
Árnyékolási paraméterek:
Hz frekvencia Mező dB árnyékolás
1 M K 115
10M K 108
100 M K 102
400 M K 92
1G P 90
10 G P 87
Táblázat

7400 sorozatú tömítés táblázat

7400-as sorozatú tömítéstáblázat

Tömítés specifikációi:

- Akár 80%-os alakváltozás
- Alacsony szorítóerő szükséges
- Nagyon magas elektromos vezetőképesség
- Könnyen telepíthető
- Tekercshossz: 50, 10, 250 vagy 1000 m
- Felületi ellenállás: <0,08 Ω/m 2


25
Szélesség X
[mm]
Y magasság [mm] 4 5 6 9 10 12 15 18 20 25
3 7443 7453 7463 7493 74103 74123 74153 74183 74203 74253
4 7444 7454 7464 7494 74104 74124 74154 74184 74204 74254
6 7466 7496 74106 74126 74156 74186 74206 74256
8 7488 74108 74128 74158 74188 74208 74258
9 7499 74109 74129 74159 74189 74209 74259
10 741010 741210 741510 741810 742010 742510
12 741212 741512 741812 742012 742512
15 741515 741815 742015 742515
18 741818 742018 742518
20 742020 742520
742525

EPDM gumi 740072 740068 740058 740064 740076 740051
YxX mm 2 x4 mm 3x6 mm 4 x8 mm 8x12 mm 10x12 mm 16x20 mm
YxXinch .079" x.157" .118"x.236" .157" x.315" .315" x.472" .394" x .472" 16x20 mm
Méretek

7400-as sorozatú tömítés méretei

RENDELÉSI PÉLDA:

7496 – 01 – P

P: Poliuretán hab, standard
F: Tűzgátló UL94V-O hab
01: középen öntapadó réteggel
02: öntapadó réteg nélkül
03: vezetőképes öntapadó réteggel (kis méretekhez)
06: aszimmetrikus öntapadó réteggel

Kevésbé
Olvass tovább
