Joint de mousse de série EMC 7400 très doux
Joint de mousse de série EMC 7400 très doux

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: HOLLAND SHIELDING

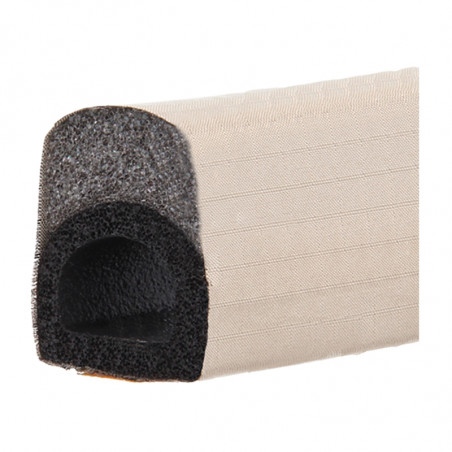

Joint de mousse de série EMC 7400 très doux

Conçu pour les portes et les panneaux nécessitant une faible force de compression.


Le joint de la série 7400 offre une capacité d'amortissement élevée sous faibles forces de compression. Ce joint est fabriqué en mousse de polyuréthane et supporte une déformation maximale de 80 %.
Le joint de la série 7400 est recouvert d'un tissu métallisé hautement conducteur et résistant à l'usure.
uszczelka 7400
Paramètres de blindage :
fréquence Hz Champ blindage dB
1 M E 115
10 M E 108
100 M E 102
400 M E 92
1G P 90
10 G P 87
Graphique

Tableau des joints de la série 7400

Tableau des joints série 7400

Spécifications des joints :

- Déformation jusqu'à 80 %
- Faible force de serrage requise
- Très haute conductivité électrique
- Installation facile
- Longueurs de rouleaux : 50, 10, 250 ou 1 000 m
- Résistance de surface : < 0,08 Ω/m²


25
Largeur X
[mm]
Hauteur Y [mm] 4 5 6 9 10 12 15 18 20 25
3 7443 7453 7463 7493 74103 74123 74153 74183 74203 74253
4 7444 7454 7464 7494 74104 74124 74154 74184 74204 74254
6 7466 7496 74106 74126 74156 74186 74206 74256
8 7488 74108 74128 74158 74188 74208 74258
9 7499 74109 74129 74159 74189 74209 74259
10 741010 741210 741510 741810 742010 742510
12 741212 741512 741812 742012 742512
15 741515 741815 742015 742515
18 741818 742018 742518
20 742020 742520
742525

Caoutchouc EPDM 740072 740068 740058 740064 740076 740051
YxX mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
YxX pouces 0,079" x 0,157" 0,118" x 0,236" 0,157" x 0,315" 0,315" x 0,472" 0,394" x 0,472" 16 x 20 mm
Dimensions

Dimensions des joints série 7400

EXEMPLE DE COMMANDE :

7496 – 01 – P

P : Mousse de polyuréthane standard
F : Mousse ignifuge UL94V-O
01 : avec couche auto-adhésive centrale
02 : sans couche auto-adhésive
03 : avec couche auto-adhésive conductrice (pour les petites dimensions)
06 : avec couche auto-adhésive asymétrique

Moins
Lire la suite
