Labai minkšta putų tarpinė EMC, serija 7400
Labai minkšta putų tarpinė EMC, serija 7400

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: HOLLAND SHIELDING

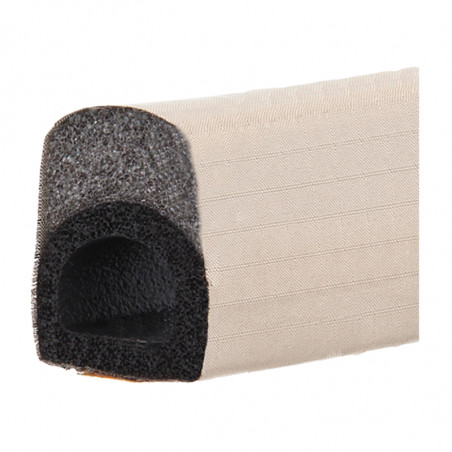

Labai minkšta putų tarpinė EMC, serija 7400

Sukurta durims ir panelėms, kur reikalinga maža suspaudimo jėga.


7400 serijos sandariklis – tai sandariklis, pasižymintis dideliu slopinimo pajėgumu esant mažoms suspaudimo jėgoms. Sandariklis pagamintas iš poliuretano putų, kurių maksimali deformacija siekia iki 80 %.
7400 serijos sandariklis padengtas labai laidžiu, metalizuotu, atspariu dilimui audiniu.
uszczelka 7400
Ekrano parametrai:
Hz dažnis Laukas dB ekranavimas
1 mln. A 115
10 mln. A 108
100 mln. A 102
400 M E 92
1G P 90
10 G P 87
Diagrama

7400 serijos tarpiklių diagrama

7400 serijos tarpiklių lentelė

Tarpiklio specifikacijos:

- Deformacija iki 80 %
- Reikalinga maža prispaudimo jėga
- Labai didelis elektros laidumas
- Lengva montuoti
- Ritinio ilgis: 50, 10, 250 arba 1000 m
- Paviršiaus varža: <0,08 Ω/m 2


25
Plotis X
[mm]
Y aukštis [mm] 4 5 6 9 10 12 15 18 20 25
3 7443 7453 7463 7493 74103 74123 74153 74183 74203 74253
4 7444 7454 7464 7494 74104 74124 74154 74184 74204 74254
6 7466 7496 74106 74126 74156 74186 74206 74256
8 7488 74108 74128 74158 74188 74208 74258
9 7499 74109 74129 74159 74189 74209 74259
10 741010 741210 741510 741810 742010 742510
12 741212 741512 741812 742012 742512
15 741515 741815 742015 742515
18 741818 742018 742518
20 742020 742520
742525

EPDM guma 740072 740068 740058 740064 740076 740051
YxX mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
YxXin .079" x.157" .118"x.236" .157" x.315" .315" x.472" .394" x.472" 16x20 mm
Matmenys

7400 serijos tarpinės matmenys

UŽSAKYMO PAVYZDYS:

7496 – 01 – P

P: Standartinis poliuretano putplastis
F: Ugniai atsparios UL94V-O putos
01: su lipniu sluoksniu centre
02: be lipniu sluoksnio
03: su laidžiu lipniu sluoksniu (skirta mažiems dydžiams)
06: su asimetriniu lipniu sluoksniu

mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
KLAUSKITE PRODUKTO close
Dėkojame, kad atsiuntėte žinutę. Atsakysime kuo greičiau.
KLAUSKITE PRODUKTO close
Naršyti
atsiųsti paklausimą

Pridėti į norų sąrašą

tu turi būti prisijungęs

Sukurta durims ir panelėms, kur reikalinga maža suspaudimo jėga.


7400 serijos sandariklis – tai sandariklis, pasižymintis dideliu slopinimo pajėgumu esant mažoms suspaudimo jėgoms. Sandariklis pagamintas iš poliuretano putų, kurių maksimali deformacija siekia iki 80 %.
7400 serijos sandariklis padengtas labai laidžiu, metalizuotu, atspariu dilimui audiniu.
uszczelka 7400
Ekrano parametrai:
Hz dažnis Laukas dB ekranavimas
1 mln. A 115
10 mln. A 108
100 mln. A 102
400 M E 92
1G P 90
10 G P 87
Diagrama

7400 serijos tarpiklių diagrama

7400 serijos tarpiklių lentelė

Tarpiklio specifikacijos:

- Deformacija iki 80 %
- Reikalinga maža prispaudimo jėga
- Labai didelis elektros laidumas
- Lengva montuoti
- Ritinio ilgis: 50, 10, 250 arba 1000 m
- Paviršiaus varža: <0,08 Ω/m 2


25
Plotis X
[mm]
Y aukštis [mm] 4 5 6 9 10 12 15 18 20 25
3 7443 7453 7463 7493 74103 74123 74153 74183 74203 74253
4 7444 7454 7464 7494 74104 74124 74154 74184 74204 74254
6 7466 7496 74106 74126 74156 74186 74206 74256
8 7488 74108 74128 74158 74188 74208 74258
9 7499 74109 74129 74159 74189 74209 74259
10 741010 741210 741510 741810 742010 742510
12 741212 741512 741812 742012 742512
15 741515 741815 742015 742515
18 741818 742018 742518
20 742020 742520
742525

EPDM guma 740072 740068 740058 740064 740076 740051
YxX mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
YxXin .079" x.157" .118"x.236" .157" x.315" .315" x.472" .394" x.472" 16x20 mm
Matmenys

7400 serijos tarpinės matmenys

UŽSAKYMO PAVYZDYS:

7496 – 01 – P

P: Standartinis poliuretano putplastis
F: Ugniai atsparios UL94V-O putos
01: su lipniu sluoksniu centre
02: be lipniu sluoksnio
03: su laidžiu lipniu sluoksniu (skirta mažiems dydžiams)
06: su asimetriniu lipniu sluoksniu
