Mikrowyłączniki serii BZ
Mikrowyłączniki serii BZ

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Honeywell

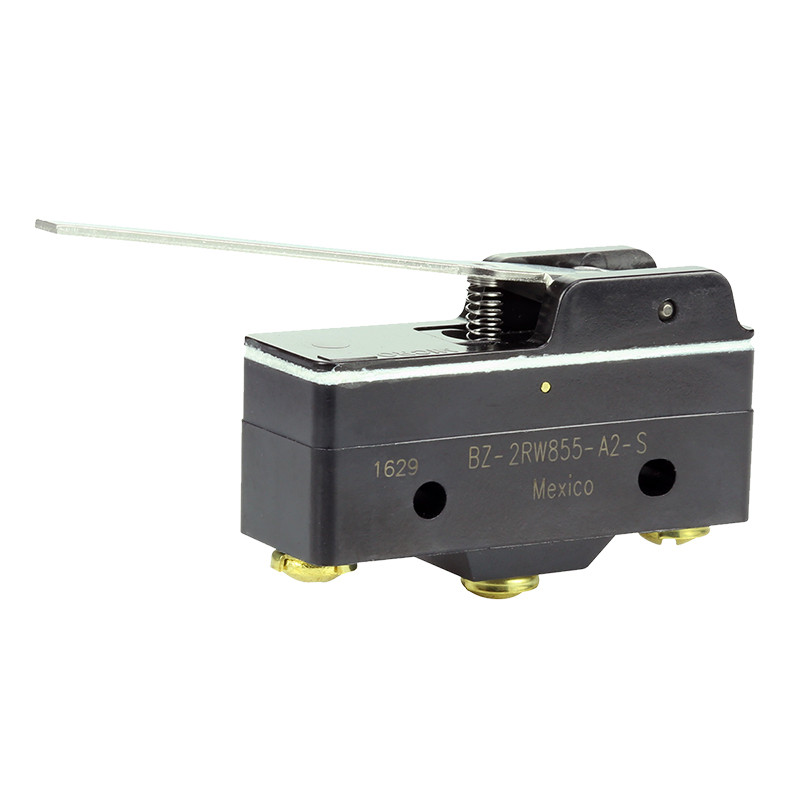

BZ sorozatú mikrokapcsolók

Oferujemy mikrowyłączniki BZ od Honewell - przeznaczone do pracy w aplikacjach wymagających szczególnej precyzji i wytrzymałości.


Ten typ wyłączników to tzw. Snap Action Switches, charakteryzujące się prądem znamionowym 15 A, napięciem AC 600 VAC, napięciem DC 250 VDC, maksymalną temperaturą roboczą do nawet + 85°C, oraz minimalną - 55°C.



Seria mikrowyłączników BZ jest przeznaczona do aplikacji kontroli sprzętów i systemów takich jak:

  • budynków i sprzętu,
  • drzwi i wind,
  • samochodów ciężarowych,
  • zaworów,
  • przemysłowych regulatorów czasowych,
  • systemów komunikacyjnych,
  • w sektorach spożywczych i komercyjnych oraz ich sprzęcie,
  • urządzeniach i sprzęcie medycznym.


Typ Parametry
elektr.		 Charakterystyka Rys.
nr
O.F.
[N]		 R.F. min
[N]		 P.T.
max
[mm]		 O.T.
min
[mm]		 D.T. max
[mm]		 O.P.
mm]
BZ -2RW80-A2 15A 0,7 1,14 - 5,56 0,18-1,27 19,1 1
BZ -2RW82-A2 15A 0,97 0,21 - 3,96 0,10-1,0 30, 17±0,76 2
BZ -2RW822-A2 15A 1,67 0,42 - 2,39 0,08-0,51 30,17 3
BZ -2RW825-A2 15A 2,22 0,42 - 1,52 0,38 28,96 4
BZ -2RW826-A2 15A 1,67 0,42 - 2,39 0,08-0,51 41,34 4
BZ -2RQ18-A2 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 5
BZ -2RQ181-A2 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 6
BZ -2RQ1-A2 15A 2,5-3,61 1,11 0,38 5,56 0,01-0,05 21,82 7
BZ -2R-A2 15A 2,5-3,61 1,11 0,38 0,13 0,01-0,05 15,88 8

O.F. - Siła załączająca (Operating Force)
R.F. - Siła zwalniająca (Release Force)
P.T. - Skok jałowy (Pretravel)
O.T. - Zakres aktywny (Overtravel)
D.T. - Zakres nieczułości (Diferential travel)
O.P. - Położenie zadziałania (Operating Position)
F.P. - Położenie spoczynkowe (Free Position)



Rysunek 1 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 1		 Rysunek 2 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 2		 Rysunek 3 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiar 3

Rysunek 4 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 4
Rysunek 5 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 5
Rysunek 6 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 6

Rysunek 8 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiar 8
Rysunek 7 [mm/cal]
MIKROWYŁĄCZNIKI SERII BZ wymiary 7
