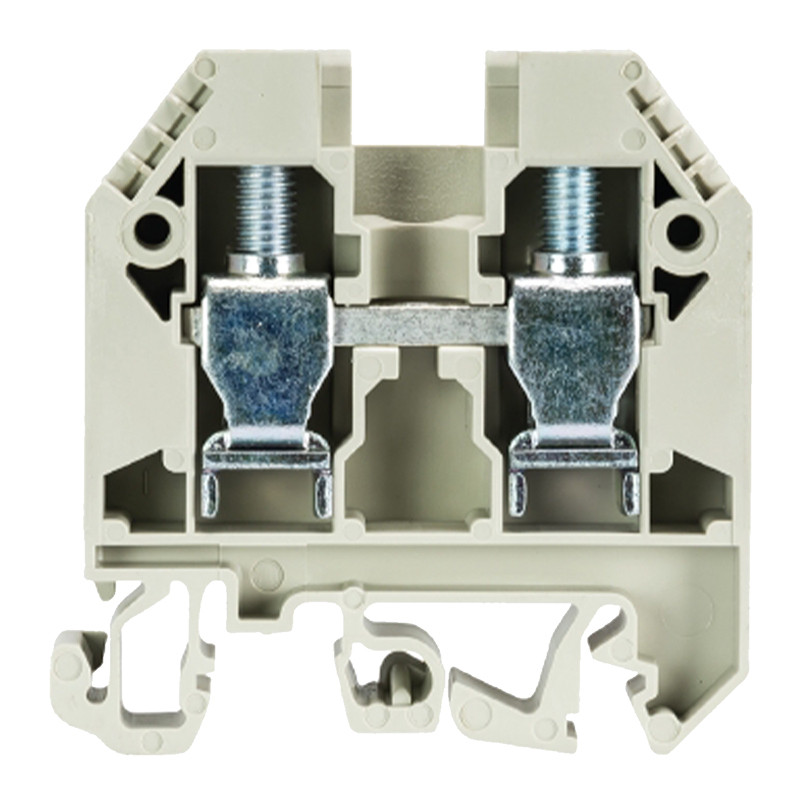

U-alapú WKN típusú szerelőkapcsolós nullvezeték csatlakozók
U-alapú WKN típusú szerelőkapcsolós nullvezeték csatlakozók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

U-alapú WKN típusú szerelőkapcsolós nullvezeték csatlakozók

Złącza rozłączalne przewodu zerowego dla rozdzielni instalacyjnej, ze stopkąU, typ WKN



WKN 4 ETK/U


Złącza przelotowe WKN 4 ETK/U


  Typ Nr.katalogowy Opak.
Złącza rozłączalne przewodu zerowego WKN 4 ETK/U 57.504.8155.0 100



Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS 35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS 32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara
  barwa: nieb. APN 4 ETK 07.312.1155.0 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Uchwyt szyny dla szyny zbiorczej 10x3 szer. 4 mm WKISH/U 01.108.3255.0 10
6. Szyna zbiorcza E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1
Szyna zbiorcza ocynowana, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1
7. Złącza połączeń, dla szyny zbiorczej barwa: nieb.
Złącza połączeń, dla szyny zbiorczej barwa: bez pokr.
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu AD VB 4 żółty 04.326.2153.8 10
9. Płytka rozdzielająca z możliwością opisu
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy


WKN 10 ETK/U


Złącza przelotowe WKN 10ETK/U


  Typ Nr.katalogowy Opak.
Złącza rozłączalne przewodu zerowego WKN 10 ETK/U 57.510.8155.0 50



Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS 35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS 32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara
  barwa: nieb. APN 10 ETK 07.312.0955.0 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Uchwyt szyny dla szyny zbiorczej 10x3 szer. 4 mm WKISH/U 01.108.3255.0
6. Szyna zbiorcza E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1
Szyna zbiorcza ocynowana, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1
7. Złącza połączeń, dla szyny zbiorczej barwa: nieb.
Złącza połączeń, dla szyny zbiorczej barwa: bez pokr.
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu AD VB 10 żółty 04.326.2353.8 10
9. Płytka rozdzielająca z możliwością opisu
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy


Złącza połączeniowe dla szyny zbiorczej CU (10 x 3 mm), typ WAK



WAK 16 ETK/U


Złącza przelotowe WAK 16 ETK/U


  Typ Nr katalogowy Opak.
Złącza rozłączalne przewodu zerowego WKN16ETK/U 57.516.8155.0 50



Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 6-32 98.190.0000.0 1
2. Listwa zamykająca ze stopką U szer. 10 mm WE1/U Z5.523.5753.0 100
Listwa zamykająca TS 35 z wkrętem szer. 8 mm 9708/2 S35 Z5.522.8553.0 100
Listwa zamykająca TS 32 z wkrętem szer. 7,5 mm 9708 Z5.522.7053.0 100
3. Płytka zamykająca gr. 1,5 mm barwa: szara
  barwa: nieb. APN 16 ETK 07.312.0855.0 10
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Uchwyt szyny dla szyny zbiorczej 10x3 szer. 4 mm WKI SH/U 01.108.3255.0 10
6. Szyna zbiorcza E-Cu, 10 x 3 L = 1 m 9813 M 98.290.0000.0 1
Szyna zbiorcza ocynowana, 10x3 L = 1 m 9813 MSN 98.290.1000.0 1
7. Złącza połączeń, dla szyny zbiorczej barwa: nieb.
Złącza połączeń, dla szyny zbiorczej barwa: bez pokr.
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu AD VB 16 żółty 04.326.2453.8 1
9. Płytka rozdzielająca z możliwością opisu
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy


WAK 16/2 / WAK 35/2


Złącza przelotowe WAK 16/2 WAK 35/2

  Typ Nr katalogowy Opak. Typ Nr katalogowy Opak.
Złącza rozłączalne przewodu zerowego



Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m
Szyna montażowa 32, szyna G L = 2 m
2. Listwa zamykająca ze stopką U szer. 10 mm
Listwa zamykająca TS 35 z wkrętem szer. 8 mm
Listwa zamykająca TS 32 z wkrętem szer.7,5 mm
3. Płytka zamykająca gr. 1,5 mm barwa: szara
  barwa: nieb.
Płytka zamykająca gr. 2 mm barwa: szara
  barwa: nieb.
4. Ścianka rozdzielająca gr. 1,5 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 2 mm barwa: szara
  barwa: nieb.
Ścianka rozdzielająca gr. 3 mm barwa: szara
  barwa: nieb.
5. Uchwyt szyny dla szyny zbiorczej 10x3 szer. 4 mm
6. Szyna zbiorcza E-Cu, 10 x 3 L = 1 m
Szyna zbiorcza ocynowana, 10x3 L = 1 m
7. Złącza połączeń, dla szyny zbiorczej barwa: nieb. WAK16/2
niebieski		 30.4S4.3021.6 100 WAK 35/2 niebieski 30.494.4021.6
Złącza połączeń, dla szyny zbiorczej barwa:bez pokr.   WAK35/2 30.494.4121.0 50
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu
9. Płytka rozdzielająca z możliwością opisu
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy


Złącza przelotowe typ WKN



WK 4 SL/U


Złącza przelotowe WK 4 SL/U

  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WK 4 SL/U 57.504.9055.0 100
Złącze przewodu ochronnego EEx e ze stopką U1) WK 4 SL/U2) 57.504.9055.0 100

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 6-32 98.190.0000.0 1


WK 6 SL/U


Złącza przelotowe WK 6 SL/U


  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WK 6 SL/U 57.506.9055.0 100
Złącze przewodu ochronnego EEx e ze stopką U1) W K6 SL/U2) 57.506.9055.0 100

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1


WK 10 SL/U


Złącza przelotowe WK 10 SL/U


  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WKN 10 SL/U 57.510.9055.0 50
Złącze przewodu ochronnego EEx e ze stopką U1) WKN 10 SL/U2) 57.510.9055.0 50

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1


WK 16 SL/U


Złącza przelotowe WK 16 SL/U


  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WKN 16 SL/U 57.516.9055.0 50
Złącze przewodu ochronnego EEx e ze stopką U1: WKN 16 SL/U2) 57.516.9055.0 50

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1


WK 35 SL/U


Złącza przelotowe WK 35 SL/U


  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WKN 35 SL/U 57.535.9055.0 20
Złącze przewodu ochronnego EEx e ze stopką U1: WKN 35 SL/U2) 57.535.9055.0 20

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m 35x27x7,5 EN 50022 98.300.0000.0 1
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 98.360.0000.0 1
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 98.190.0000.0 1


WK 70 SL/U

Dla złączy przewodu ochronnego powyżej 70 mm2 z uwagi na obciążalność prądową, wolno stosować wyłącznie szyny montażowe z miedzi elektrolitycznej.


Złącza przelotowe WK 70 SL/U

  Typ Nr katalogowy Opak.
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona WKN 70 SL/U 57.570.9055.0
Złącze przewodu ochronnego EEx e ze stopką Un

Wyposażenie
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm L = 2 m
Szyna mont. 35, szyna okryw. wys. 15 mm L = 2 m 35x24x15 EN 50022 CU 98.380.0000.0 10
Szyna montażowa 32, szyna G L = 2 m 9006 EN 50035 G-32 ECU 98.220.0000.0 10

Uwaga:
*) Nominalne wartości do sąsiedniego złącza przelotowego tego samego typoszeregu i wielkości
1) Złącza EEx e wymagają certyfkacji. Obowiązują odpowiednie dane w certyfkacie (np. 660V)
2) Częściowe poświadczenie dla certyfkacji EExe II ASEV 91.1 B11638U
